Beskrivelse

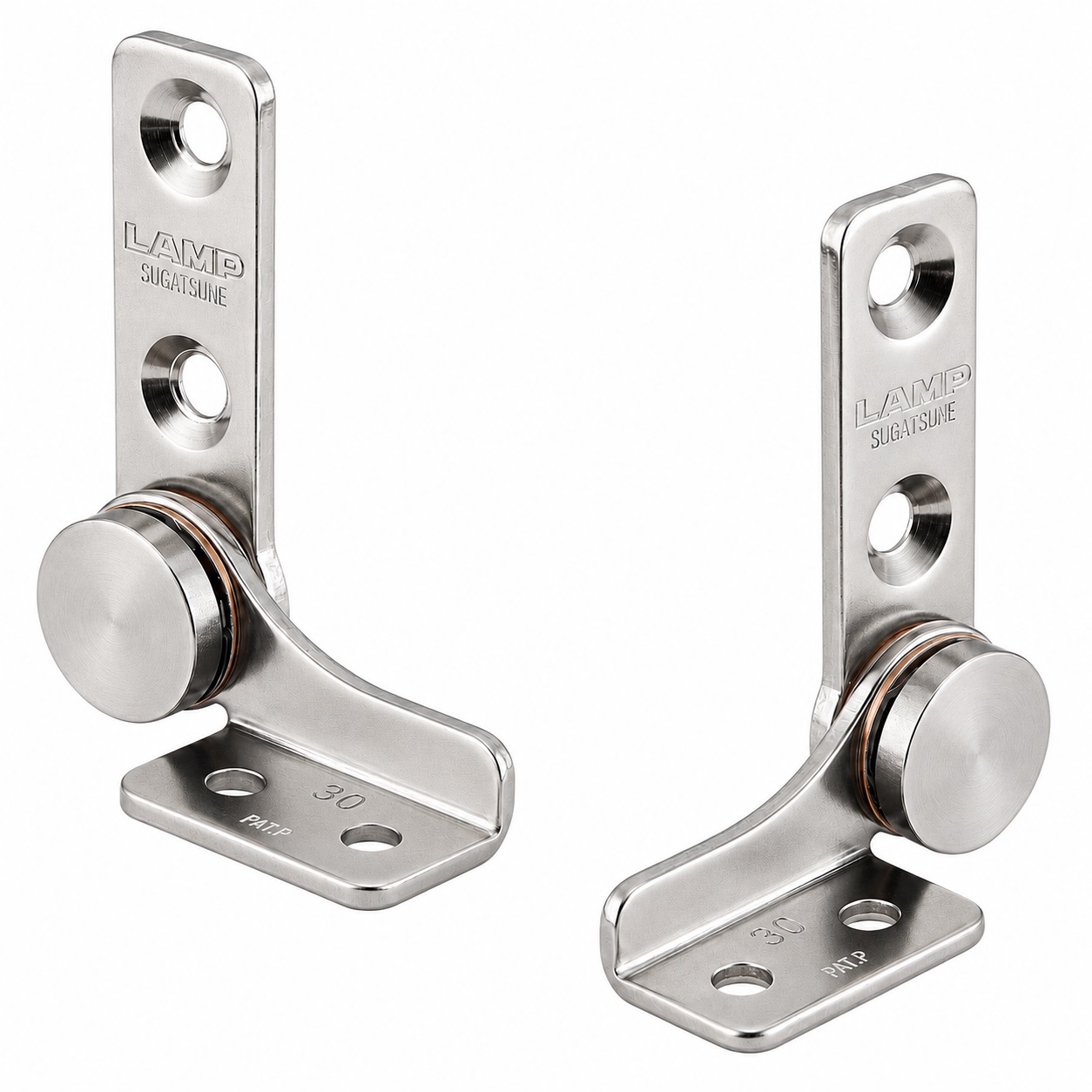

Sett med 2 høykvalitets friksjonshengsler (venstre + høyre), dreiemoment: 6 N·m, laget av høykvalitets rustfritt stål SUS430 (1.4016 eller X6Cr17), overflate: blankpolert, HG-TB30 (HG-TB30L og HG-TB30R)
Bruk:
2 høykvalitets friksjonshengsler for enhetslokk, møbelklaffer, skjermhus og mye mer.
HG-TB30 momenthengselsettet består av et venstre (HG-TB30L) og et høyre (HG-TB30R) hengsel for en symmetrisk, horisontalt montert klaffføring.
Hvert hengsel genererer et konstant dreiemoment på 3 N·m, noe som gjør det mulig å plassere klaffen kontinuerlig innenfor riktig belastningsområde.
Sammen gir begge hengslene et nominelt totalt dreiemoment på 6 Nm og fordeler belastningen jevnt på begge sider.
Fristopp-funksjonen holder lokket, skjermene eller enhetsklaffene i ønsket posisjon uten ekstra lås.
Det speilvendte venstre-høyre-designet sikrer ren installasjon og stabil, kontrollert bevegelse i begge rotasjonsretninger.
Den robuste SUS430 rustfrie stålkonstruksjonen er spesielt egnet for apparater, møbler og tekniske installasjoner.

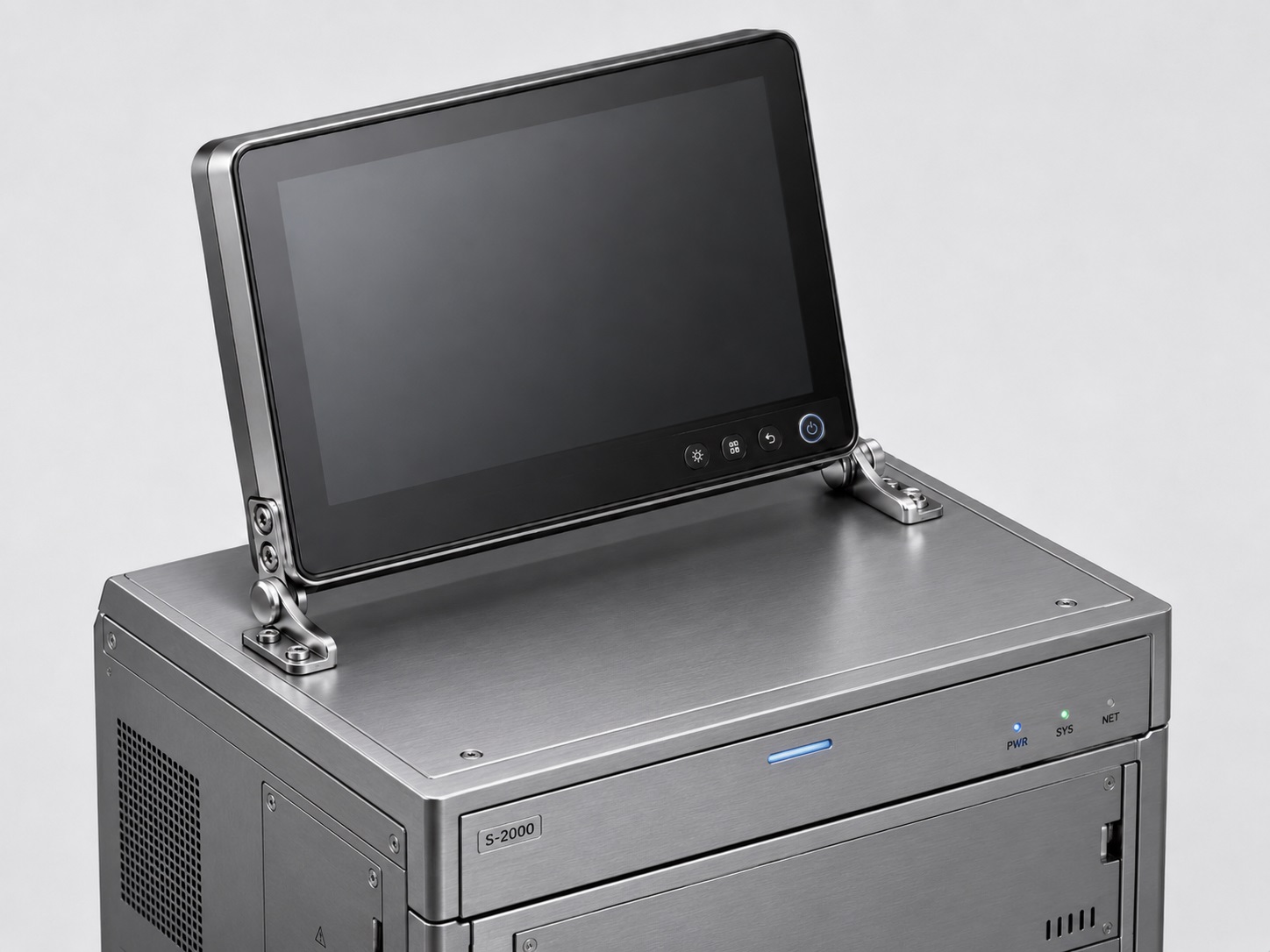

De høykvalitets HG-TB30 friksjonshengslene er ideelle for blant annet:
- LCD-fatninger
- Overvåkningskameraer
- Kontrollpaneler
- Maskindeksler
- Skjermenheter
- Konsoller
- Tekniske hus
- Enhetens lokk
- møbelklaffer
- Monitorinnkapslinger
Materiale:
- HG-TB30 friksjonshengsler er laget av høykvalitets SUS430 rustfritt stål (1.4016 eller X6Cr17)
- SUS430 (1.4016) rustfritt stål gir solid korrosjonsbestandighet for tørre til moderat fuktige interiører, noe som gjør det godt egnet for møbler og industrielt utstyr uten klorideksponering
- Den er ferromagnetisk og derfor ideell for magnetiske låser, låsemekanismer og motplater
Flate:
- Skinnende polert
- Blanke, polerte overflater på møbler og komponenter forbedrer estetikken og gir dem et høykvalitets, elegant utseende
- I tillegg gjør den glatte overflaten rengjøringen enklere og sikrer mindre vedheft av skitt og skitt
Montering:
- Først må festeposisjonene på klaffen og på kroppen eller enhetshuset merkes og forbores med den tekniske dimensjonstegningen
- HG-TB30L er montert på venstre side og HG-TB30R på høyre side
- Begge hengselaksene må være nøyaktig i samme høyde, horisontalt og justert med hverandre
- For nødvendig justeringsmargin må monteringshullene gjøres litt overdrevne i henhold til produsentens spesifikasjoner med en toleranse på C0,5
- De vertikale beina er sikkert festet med M5 senkeskruer, og de horisontale beina med M5 pantopp- eller sylinderhodeskruer
- Klaffen må deretter betjenes over hele bevegelsesområdet, og sikker plassering i ulike åpningsposisjoner må kontrolleres
Egenskaper:
- Dreiemoment: 6 Nm
- Vekt: 64 g
- Størrelse: 52,5 mm (2-1/16″)

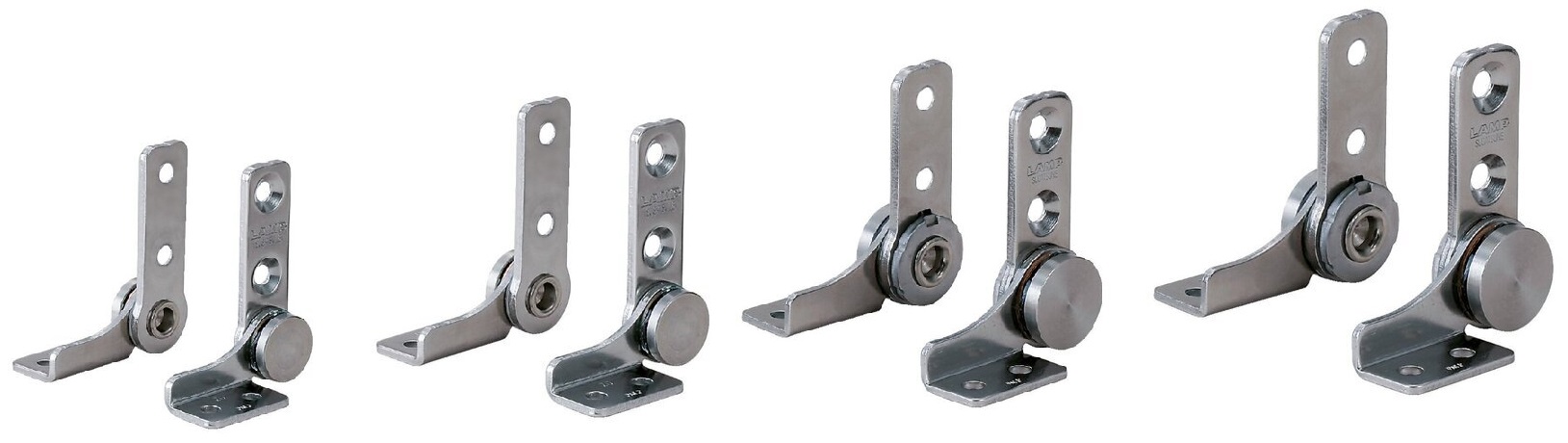

- Tilgjengelig i fire forskjellige dreiemomentnivåer: 1,4 Nm (HG-TB7), 4 Nm (HG-TB20), 6 Nm (HG-TB30) og 9 Nm (HG-TB45)
- Enkel installasjon, stabil
- Sett med ett venstre og ett høyre momenthengsel
- HG-TB30L for venstre side
- HG-TB30R for høyre side
- Konstant dreiemoment i begge bevegelsesretninger
- Trinnløs fristoppfunksjon
- Åpningsvinkel opptil 360°
- For horisontal montering
- Hovedmateriale rustfritt stål SUS430
- Driftstemperatur fra 0 °C til 40 °C
- Testet internt med 20 000 åpnings- og avslutningssykluser
- Speilbilde venstre-høyre-design
- Egnet for tekniske og industrielle anvendelser
- Materialtykkelse: 2,5 mm (3/32″)
- Skinnende polert
- Værbestandig, rustfri eller korrosjonsbestandig
- Høy merkekvalitet fra Sugatsune / LAMP®

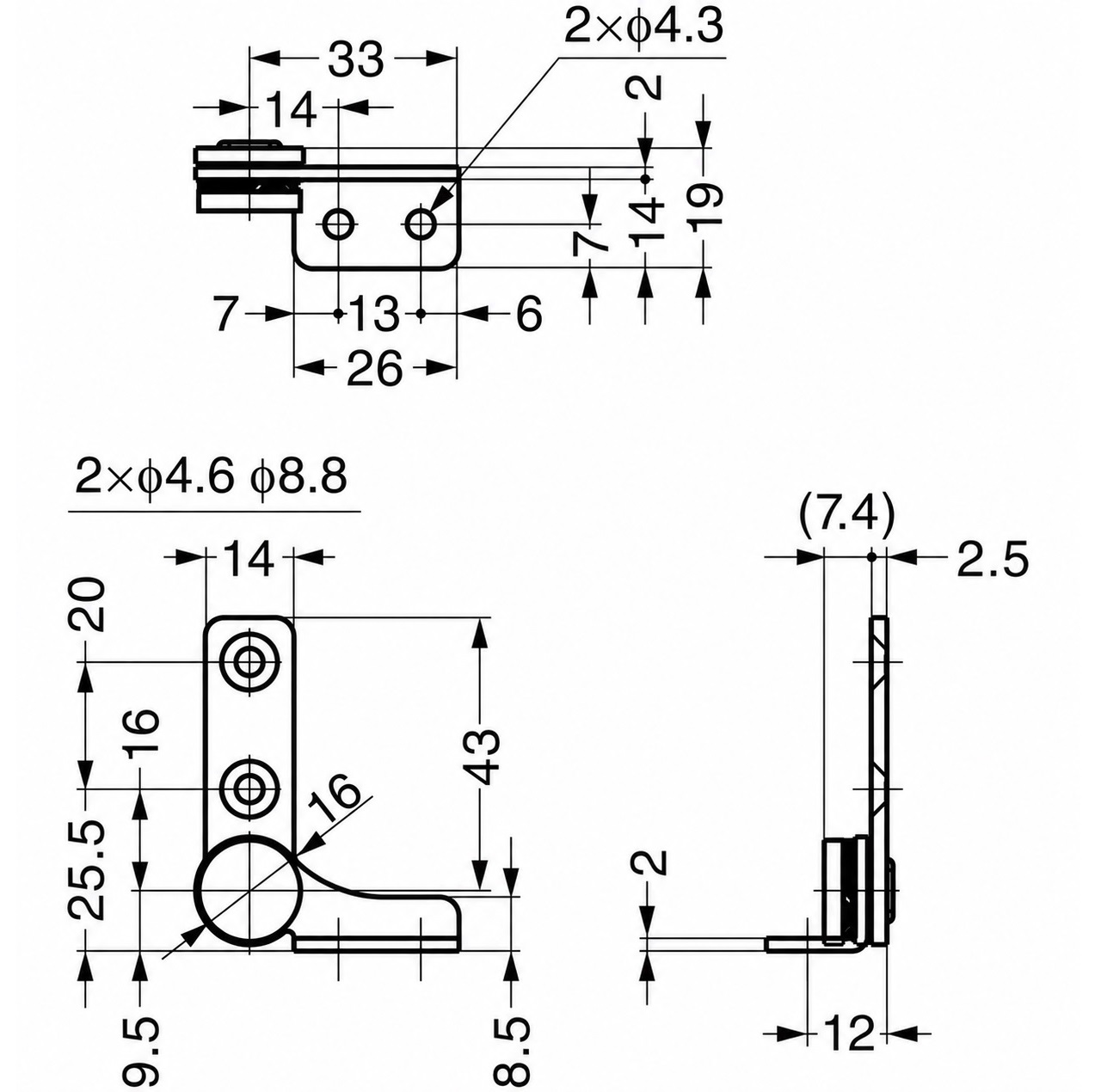

For flere dimensjoner og detaljer , se teknisk tegning.
Dimensjonene:
- Målene gjelder for venstre og høyre hengsel; De to versjonene er speilbilder
- Dreiemomenthengselhøyde: 52,5 mm (2-1/16″)
- Dybde: 42,5 mm (1-43/64″)
- Bredde: 19 mm (3/4″)
Inkludert:
- Ett sett med dreiemomenthengsler HG-TB30 (HG-TB30L og HG-TB30R) laget av høykvalitets rustfritt stål SUS430, polert til blank finish
- Denne varen inkluderer ikke monteringsskruer
Se produktvideo:
Produsentens referansenummer:
- Vare-ID: HG-TB30L og HG-TB30R (alternativt: 170-012-416 og 170-012-415)
- Varenummer: HG-TB30
- GTIN-nummer (EAN, UPC): 4510932004114 og 4510932004107
Produsent: Sugatsune / LAMP® (Japan)
