Beskrivelse

Sett med 2 høykvalitets friksjonshengsler (venstre + høyre), dreiemoment: 9 N·m, laget av høykvalitets rustfritt stål SUS430 (1,4016 eller X6Cr17), overflate: naturlig (ubehandlet), HG-TB45 (HG-TB45L og HG-TB45R)

Bruk:

2 høykvalitets friksjonshengsler for enhetslokk, møbelklaffer, skjermhus og mye mer.



HG-TB45 dreiemomenthengselsettet består av et venstre (HG-TB45L) og et høyre (HG-TB45R) hengsel for en symmetrisk, horisontalt montert klaffføring.

Hvert hengsel genererer et konstant dreiemoment på 4,5 N·m, noe som gjør det mulig å posisjonere klaffen kontinuerlig innenfor riktig belastningsområde.

Sammen gir begge hengslene et nominelt totalt dreiemoment på 9 N·m og fordeler belastningen jevnt på begge sider.



Fristopp-funksjonen holder lokket, skjermene eller enhetsklaffene i ønsket posisjon uten ekstra lås.

Det speilvendte venstre-høyre-designet sikrer ren installasjon og stabil, kontrollert bevegelse i begge rotasjonsretninger.

Den robuste SUS430 rustfrie stålkonstruksjonen er spesielt egnet for apparater, møbler og tekniske installasjoner.



De høykvalitets HG-TB45 friksjonshengslene er ideelle for blant annet:

• LCD-fatninger
• Overvåkningskameraer
• Kontrollpaneler
• Maskindeksler
• Skjermenheter
• Konsoller
• Tekniske hus
• Enhetens lokk
• møbelklaffer
• Monitorinnkapslinger

Materiale:

• HG-TB45 friksjonshengsler er laget av høykvalitets SUS430 rustfritt stål (1.4016 eller X6Cr17)
• SUS430 (1.4016) rustfritt stål gir solid korrosjonsbestandighet for tørre til moderat fuktige interiører, noe som gjør det godt egnet for møbler og industrielt utstyr uten klorideksponering
• Den er ferromagnetisk og derfor ideell for magnetiske låser, låsemekanismer og motplater

Flate:

• Naturlig (ubehandlet)
• Materialoverflaten forblir synlig og er ikke dekket av et ekstra belegg

Montering:

• Først må festeposisjonene på klaffen og på kroppen eller enhetshuset merkes og forbores med den tekniske dimensjonstegningen
• HG-TB45L er montert på venstre side og HG-TB45R på høyre side
• Begge hengselaksene må være nøyaktig i samme høyde, horisontalt og justert med hverandre
• For nødvendig justeringsmargin må monteringshullene gjøres litt overdrevne i henhold til produsentens spesifikasjoner med en toleranse på C0,5
• De vertikale beina er sikkert festet med M5 senkeskruer, og de horisontale beina med M5 pantopp- eller sylinderhodeskruer
• Klaffen må deretter betjenes over hele bevegelsesområdet, og sikker plassering i ulike åpningsposisjoner må kontrolleres

Egenskaper:

• Dreiemoment: 9 N·m
• Vekt: 134g
• Størrelse: 61 mm (2-13/32″)

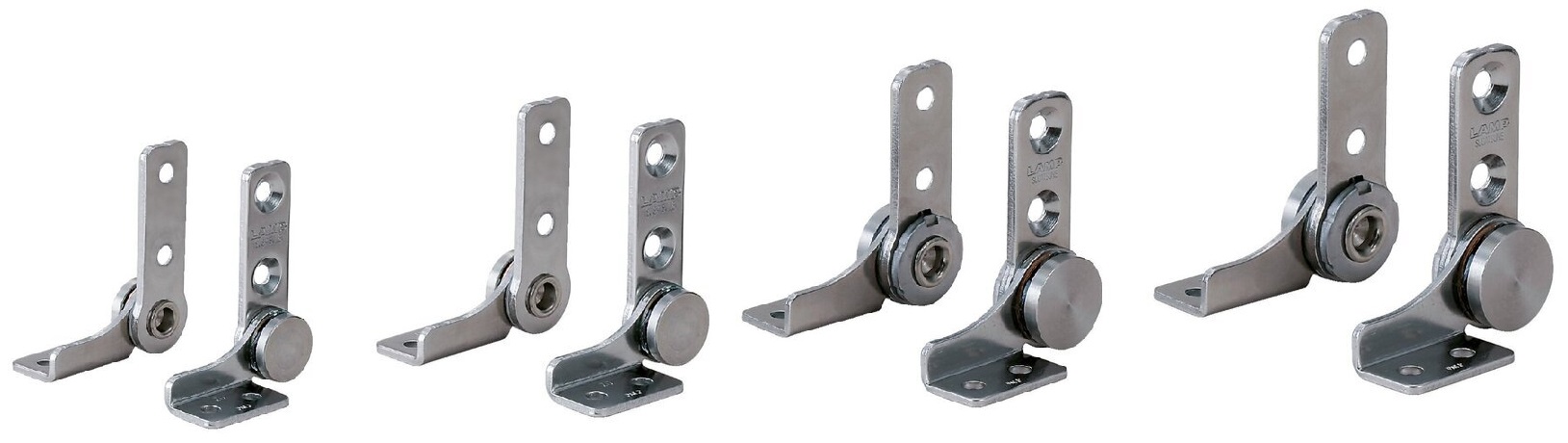

• Tilgjengelig i fire forskjellige dreiemomentnivåer: 1,4 Nm (HG-TB7), 4 Nm (HG-TB20), 6 Nm (HG-TB30) og 9 Nm (HG-TB45)
• Enkel installasjon, stabil
• Sett med ett venstre og ett høyre momenthengsel
• HG-TB45L for venstre side
• HG-TB45R for høyre side
• Konstant dreiemoment i begge bevegelsesretninger
• Trinnløs fristoppfunksjon
• Åpningsvinkel opptil 360°
• For horisontal montering
• Hovedmateriale rustfritt stål SUS430
• Driftstemperatur fra 0 °C til 40 °C
• Testet internt med 20 000 åpnings- og avslutningssykluser
• Speilbilde venstre-høyre-design
• Egnet for tekniske og industrielle anvendelser
• Materialtykkelse: 3 mm (1/8″)
• Naturlig (ubehandlet)
• Værbestandig, rustfri eller korrosjonsbestandig
• Høy merkekvalitet fra Sugatsune / LAMP®

For flere dimensjoner og detaljer , se teknisk tegning.

Dimensjonene:

• Målene gjelder for venstre og høyre hengsel; De to versjonene er speilbilder
• Dreiemomenthengselhøyde: 61 mm (2-13/32″)
• Dybde: 53 mm (2-3/32″)
• Bredde: 24,5 mm (31/32″)



Inkludert:

• 1 sett med momenthengsler HG-TB45 (HG-TB45L og HG-TB45R) laget av høykvalitets rustfritt stål SUS430, naturlig (ubehandlet)
• Denne varen inkluderer ikke monteringsskruer

Se produktvideo:

Produsentens referansenummer:

• Gjenstands-ID: HG-TB45L og HG-TB45R (alternativt: 170-012-418 og 170-012-417)
• Varenummer: HG-TB45
• GTIN-nummer (EAN, UPC): 4510932004121 og 4510932004138

Produsent: Sugatsune / LAMP® (Japan)
