Beskrivelse

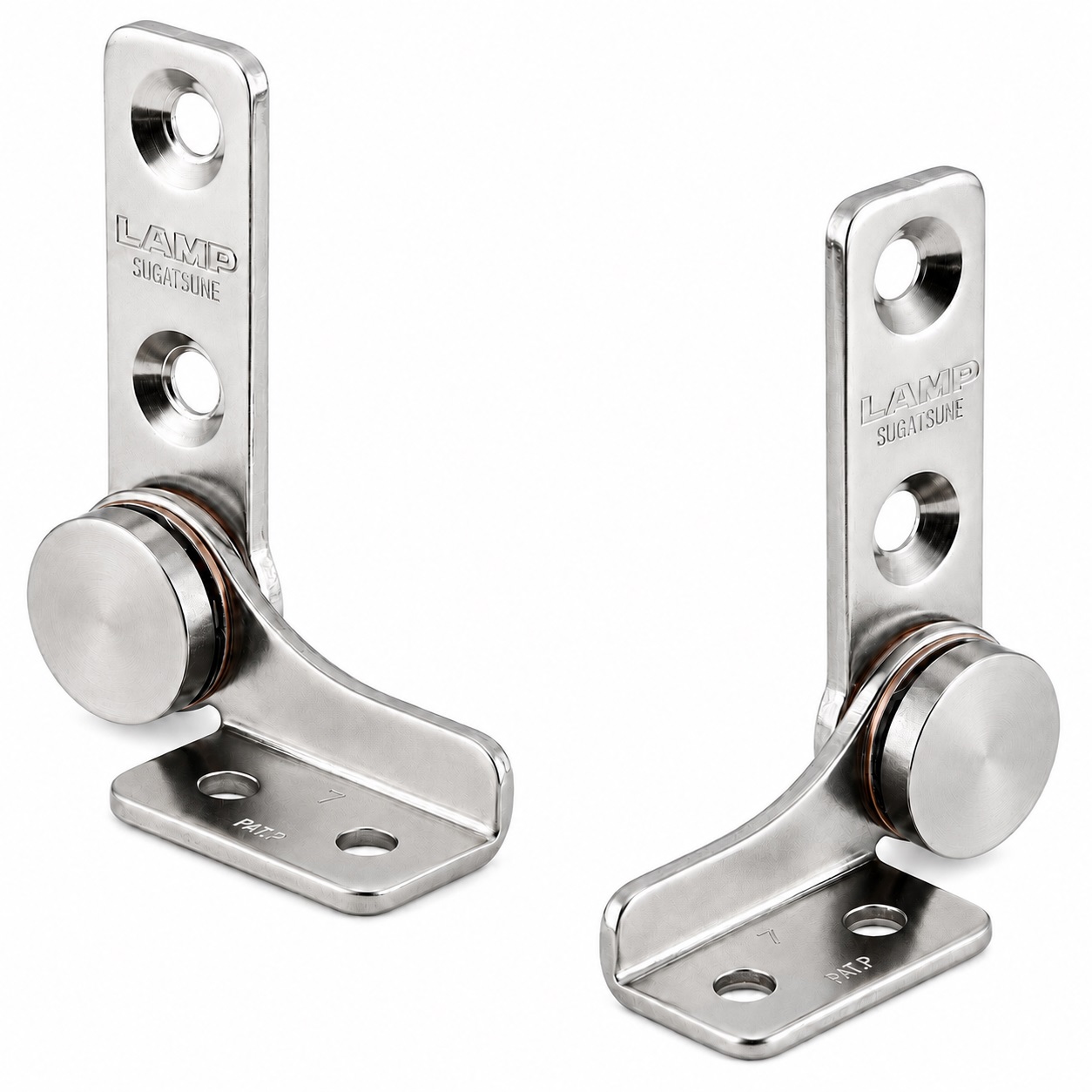

Sett med 2 høykvalitets friksjonshengsler (venstre + høyre), dreiemoment: 1,4 N·m, laget av høykvalitets rustfritt stål SUS430 (1,4016 eller X6Cr17), overflate: blank polert, HG-TB7 (HG-TB7L og HG-TB7R)
Bruk:

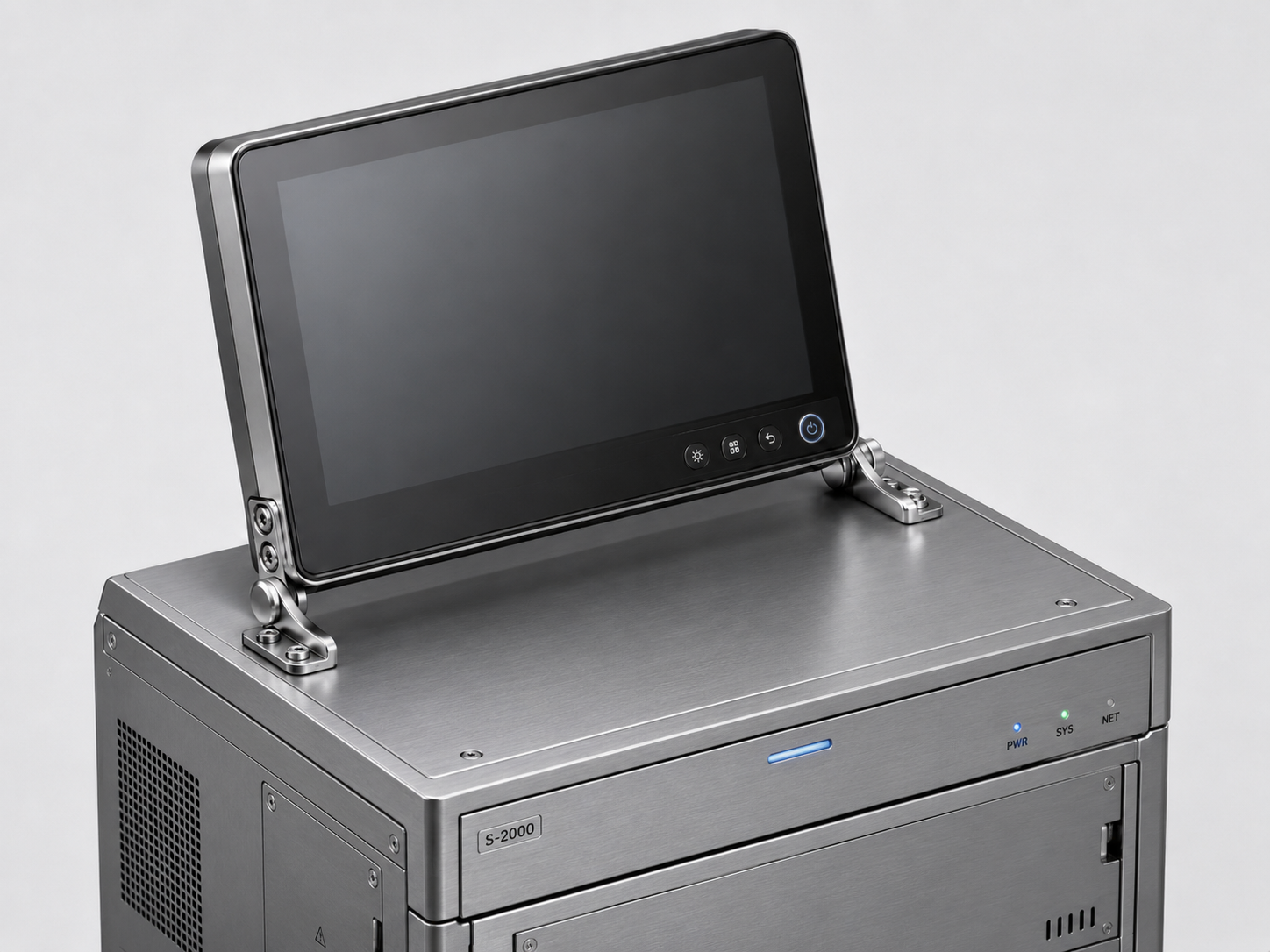

2 høykvalitets friksjonshengsler for enhetslokk, møbelklaffer, skjermhus og mye mer.
HG-TB7 dreiemomenthengselsettet består av et venstre (HG-TB7L) og et høyre (HG-TB7R) hengsel for en symmetrisk, horisontalt montert klaffføring.
Hvert hengsel genererer et konstant dreiemoment på 0,7 N·m, noe som gjør at klaffen kan plasseres kontinuerlig innenfor riktig belastningsområde.
Sammen gir begge hengslene et nominelt totalt dreiemoment på 1,4 Nm og fordeler belastningen jevnt på begge sider.
Fristopp-funksjonen holder lokket, skjermene eller enhetsklaffene i ønsket posisjon uten ekstra lås.
Det speilvendte venstre-høyre-designet sikrer ren installasjon og stabil, kontrollert bevegelse i begge rotasjonsretninger.
Den robuste SUS430 rustfrie stålkonstruksjonen er spesielt egnet for apparater, møbler og tekniske installasjoner.
De høykvalitets HG-TB7 friksjonshengslene er ideelle for blant annet:
- LCD-fatninger
- Overvåkningskameraer
- Kontrollpaneler
- Maskindeksler
- Skjermenheter
- Konsoller
- Tekniske hus
- Enhetens lokk
- møbelklaffer
- Monitorinnkapslinger
Materiale:
- HG-TB7 friksjonshengsler er laget av høykvalitets SUS430 rustfritt stål (1.4016 eller X6Cr17)
- SUS430 (1.4016) rustfritt stål gir solid korrosjonsbestandighet for tørre til moderat fuktige interiører, noe som gjør det godt egnet for møbler og industrielt utstyr uten klorideksponering
- Den er ferromagnetisk og derfor ideell for magnetiske låser, låsemekanismer og motplater
Flate:
- Skinnende polert
- Blanke, polerte overflater på møbler og komponenter forbedrer estetikken og gir dem et høykvalitets, elegant utseende
- I tillegg gjør den glatte overflaten rengjøringen enklere og sikrer mindre vedheft av skitt og skitt
Montering:
- Først må festeposisjonene på klaffen og på kroppen eller enhetshuset merkes og forbores med den tekniske dimensjonstegningen
- HG-TB7L er montert på venstre side og HG-TB7R på høyre side
- Begge hengselaksene må være nøyaktig i samme høyde, horisontalt og justert med hverandre
- For nødvendig justeringsmargin må monteringshullene gjøres litt overdrevne i henhold til produsentens spesifikasjoner med en toleranse på C0,5
- De vertikale beina er sikkert festet med M5 senkeskruer, og de horisontale beina med M5 pantopp- eller sylinderhodeskruer
- Klaffen må deretter betjenes over hele bevegelsesområdet, og sikker plassering i ulike åpningsposisjoner må kontrolleres
Egenskaper:
- Dreiemoment: 1,4 Nm
- Vekt: 62g
- Størrelse: 52,5 mm (2-1/16″)

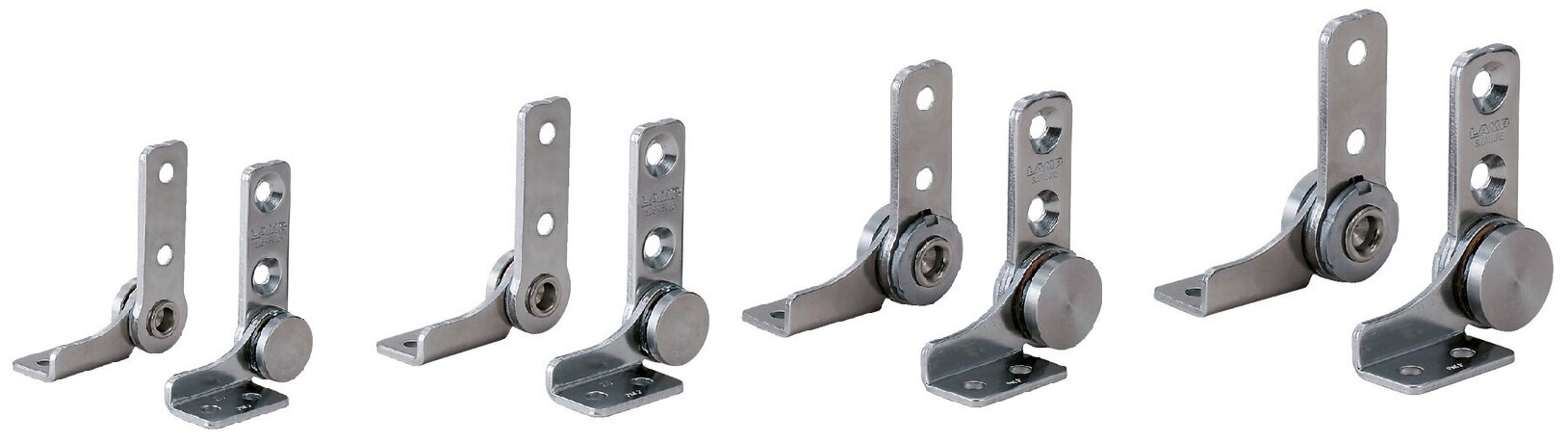

- Tilgjengelig i fire forskjellige dreiemomentnivåer: 1,4 Nm (HG-TB7), 4 Nm (HG-TB20), 6 Nm (HG-TB30) og 9 Nm (HG-TB45)
- Enkel installasjon, stabil
- Sett med ett venstre og ett høyre momenthengsel
- HG-TB7L for venstre side
- HG-TB7R for høyre side
- Konstant dreiemoment i begge bevegelsesretninger
- Trinnløs fristoppfunksjon
- Åpningsvinkel opptil 360°
- For horisontal montering
- Hovedmateriale rustfritt stål SUS430
- Driftstemperatur fra 0 °C til 40 °C
- Testet internt med 20 000 åpnings- og avslutningssykluser
- Speilbilde venstre-høyre-design
- Egnet for tekniske og industrielle anvendelser
- Materialtykkelse: 2,5 mm (3/32″)
- Skinnende polert
- Værbestandig, rustfri eller korrosjonsbestandig
- Høy merkekvalitet fra Sugatsune / LAMP®

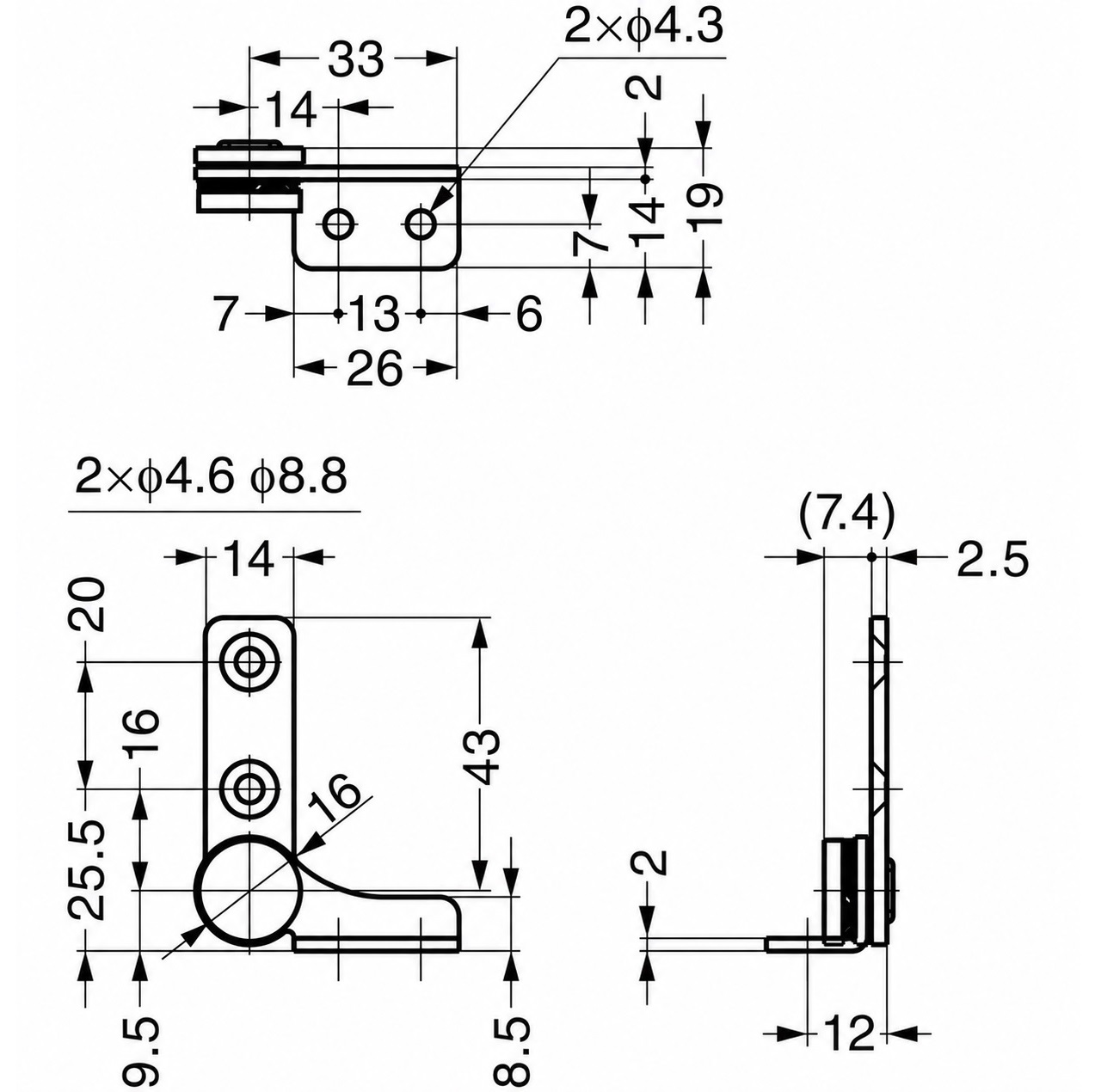

For flere dimensjoner og detaljer , se teknisk tegning.
Dimensjonene:
- Målene gjelder for venstre og høyre hengsel; De to versjonene er speilbilder
- Dreiemomenthengselhøyde: 52,5 mm (2-1/16″)
- Dybde: 42,5 mm (1-43/64″)
- Bredde: 19 mm (3/4″)
Inkludert:
- 1 sett med dreiemomenthengsler HG-TB7 (HG-TB7L og HG-TB7R) laget av høykvalitets rustfritt stål SUS430, polert til blank finish
- Denne varen inkluderer ikke monteringsskruer
Se produktvideo:
Produsentens referansenummer:
- Gjenstands-ID: HG-TB7L og HG-TB7R (alternativt: 170-022-143 og 170-022-142)
- Varenummer: HG-TB7
- GTIN-nummer (EAN, UPC): 4510932022965 og 4510932022958
Produsent: Sugatsune / LAMP® (Japan)
