Beskrivelse
Robust klaffholder, laget av metall og robust plast (metall og plast), overflate: svart, HDS-30HR-BL (180-104-082), versjon: høyre
Bruk:
Stabil klaffstøtte for sammenleggbarer, kjøkkenmøbler og mye mer.
HDS-30HR-BL (180-104-082) klaffstøtten er en myk klaffholder for oppoveråpne treflapper.
Det bremser lukkebevegelsen til klaffen og hindrer dermed at den smeller hardt.
Den integrerte låsemekanismen holder klaffen sikkert til kroppen i lukket posisjon.
I åpen posisjon støtter koblingen en stabil endeposisjon med en åpningsvinkel på 80°.
Den tunge H-versjonen er ment for klaffer med et dreiemoment på 24,5 til 29,4 N·m per par, og er derfor egnet for større eller tyngre klaffer.

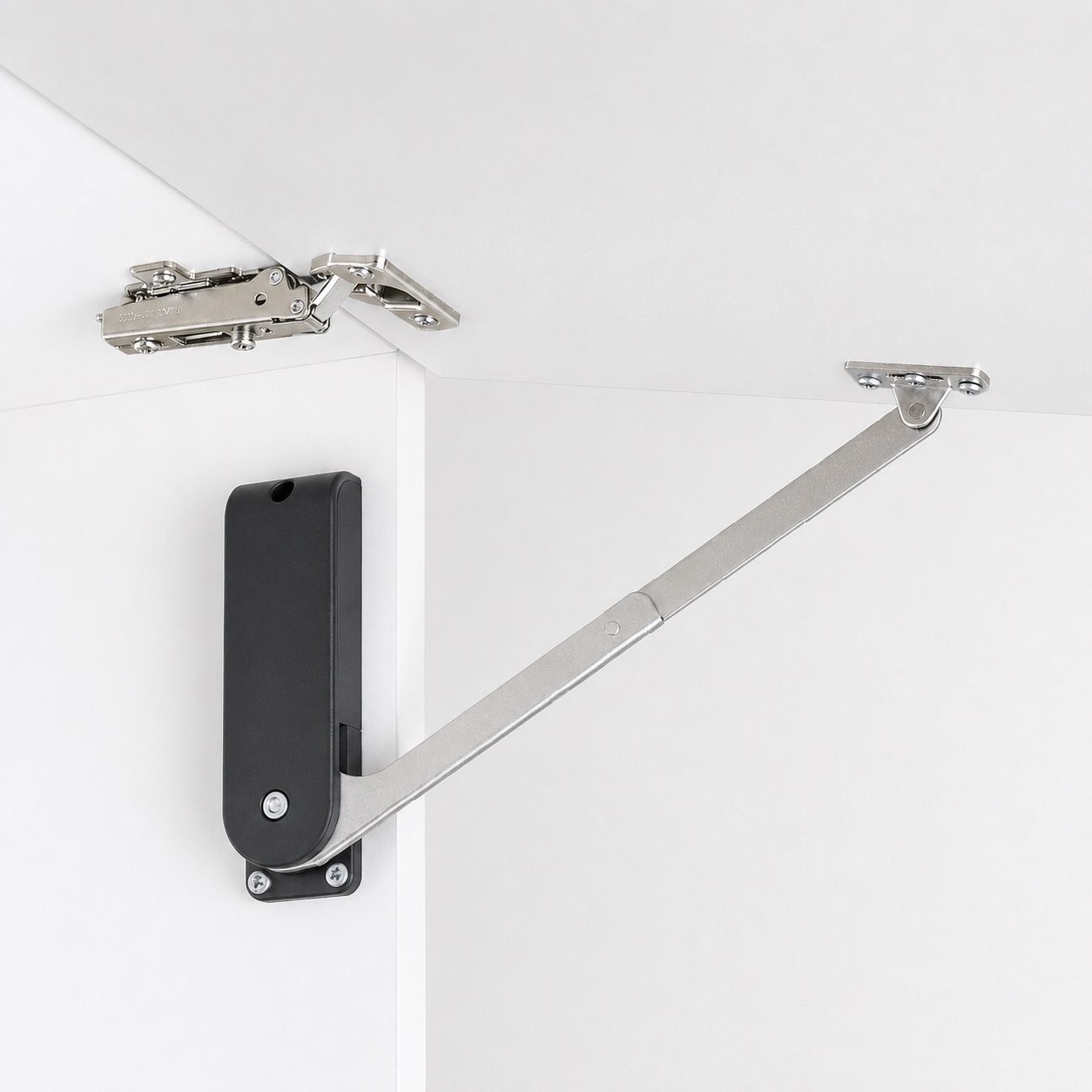

Beslaget kan kombineres med pianohengsler, fillehengsler eller et passende pothengsel, og muliggjør kontrollert, høykvalitets klaffbevegelse i møbelkonstruksjon.
Versjon: riktig. Bare høyre side er inkludert.
De høykvalitets HDS-30HR-BL klaffkoblingene er ideelle for blant annet:
- møbelklaffer
- trenøkler
- Kabinettklaffer
- Veggskap
- Veggskap
- møbler til hjemmet
- Flip opp
- kjøkkenmøbler
Materiale:
- HDS-30HR-BL-klafffestene er laget av metall og robust plast (både metall og plast)
- Kombinasjonen av metall og plast gir en optimal balanse mellom styrke og fleksibilitet, noe som gjør beslagene robuste og tilpasningsdyktige på samme tid
- I tillegg gir denne kombinasjonen av materialer forbedret estetikk og funksjonalitet, da den tilbyr både stabilitet og en rekke designalternativer
Flate:
- svart
- Svarte overflater utstråler en tidløs eleganse og kan bidra til å få et rom til å se mer luksuriøst og stilig ut
- Selv om interiørstiler kan endre seg, er svart alltid et trygt valg som enkelt kan tilpasses nye trender
- Svarte overflater kan brukes i forskjellige rom, enten det er kjøkkenet, stuen eller kontoret
- Spakarm på klaffbeslaget: nikkelbelagt
Montering:
- Festingen gjøres med de seks skruene som følger med i leveringsomfanget (selvgående pan-hodeskrue 3,5 x 15 mm)
- Først må dreiemomentet til klaffen beregnes og kontrolleres slik at designet passer vekten og høyden på klaffen
- Etter det må hengslene installeres riktig, og klaffen må kunne åpnes og lukkes jevnt før klaffholderen installeres

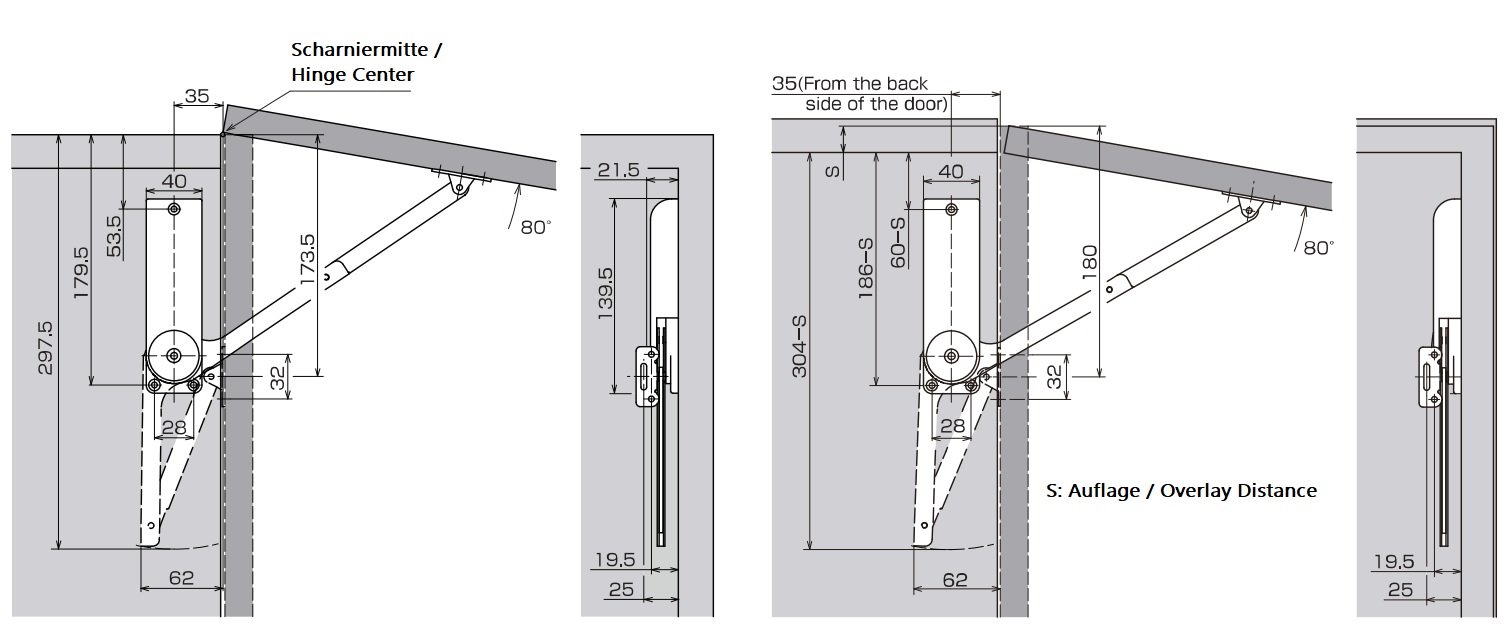

- HDS-30HR-BL-klaffstøtten er festet til høyre side av kassen med skruer ⌀ 3,5 x 15 mm ifølge monteringstegningen
- Klaffholderen har 3 monteringshull. Avstanden mellom monteringshullene er 126 mm (4-61/64″) og 28 mm (1-7/64″)
- Avstanden mellom midten av koblingen og den indre frontkanten er 35 mm (1-3/8″)
- Monteringsplaten er først kun forhåndsfestet via det sporede hullet på klaffen
- Klaffen åpnes og lukkes deretter slik at posisjonen til monteringsplaten kan justeres slik at bevegelsen går jevnt og jevnt
- Til slutt skrus monteringsplaten fast over de runde hullene, og alle skruene sjekkes for strammhet. Avstanden mellom monteringshullene er 32 mm (1-17/64″) (for mer informasjon, se monteringstegning)
Egenskaper:
- Utførelse: høyre
- Vekt: 300g
- Lastekapasitet (lastekapasitet): 14,7 N (1,5 kp)
- Størrelse: 140 mm (5-33/64″)
- Enkel installasjon, stabil
- Modell H for tunge klaffer
- For oppoveråpne treklaffer
- Myk-ned-funksjon ved lukking
- Integrert demper mot smell
- Integrert fangstmekanisme for lukket posisjon
- Hold funksjonen helt åpen
- Testet for 50 000 åpnings- og lukkesykluser
- Strålevinkel 80°
- Egnet for pianorem, fillestropp eller kopphengsel
- Dreiemomentområde 24,5 til 29,4 N·m per par
- svart
- robust
- Høy merkekvalitet fra Sugatsune / LAMP®

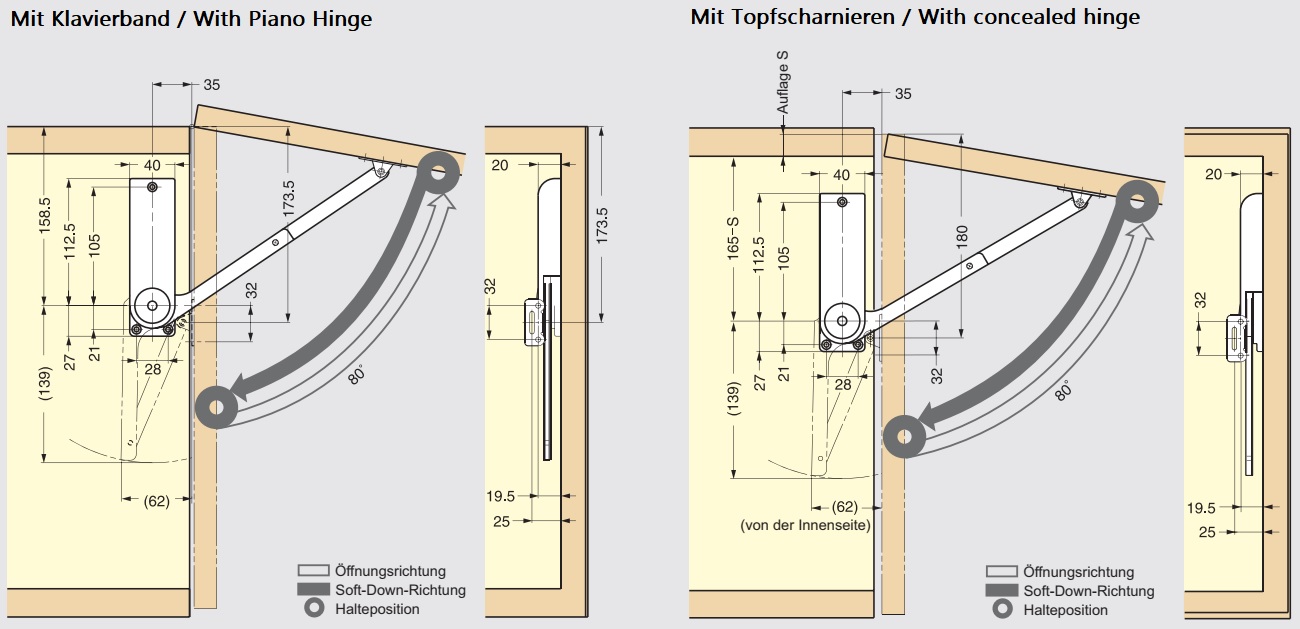

For flere dimensjoner og detaljer , se teknisk tegning.
Dimensjonene:
- Lengden på klafffestingen: 140 mm (5-33/64″)
- Bredde: 40 mm (1-37/64″)
- Dybde: 20 mm (25/32″)
Inkludert:

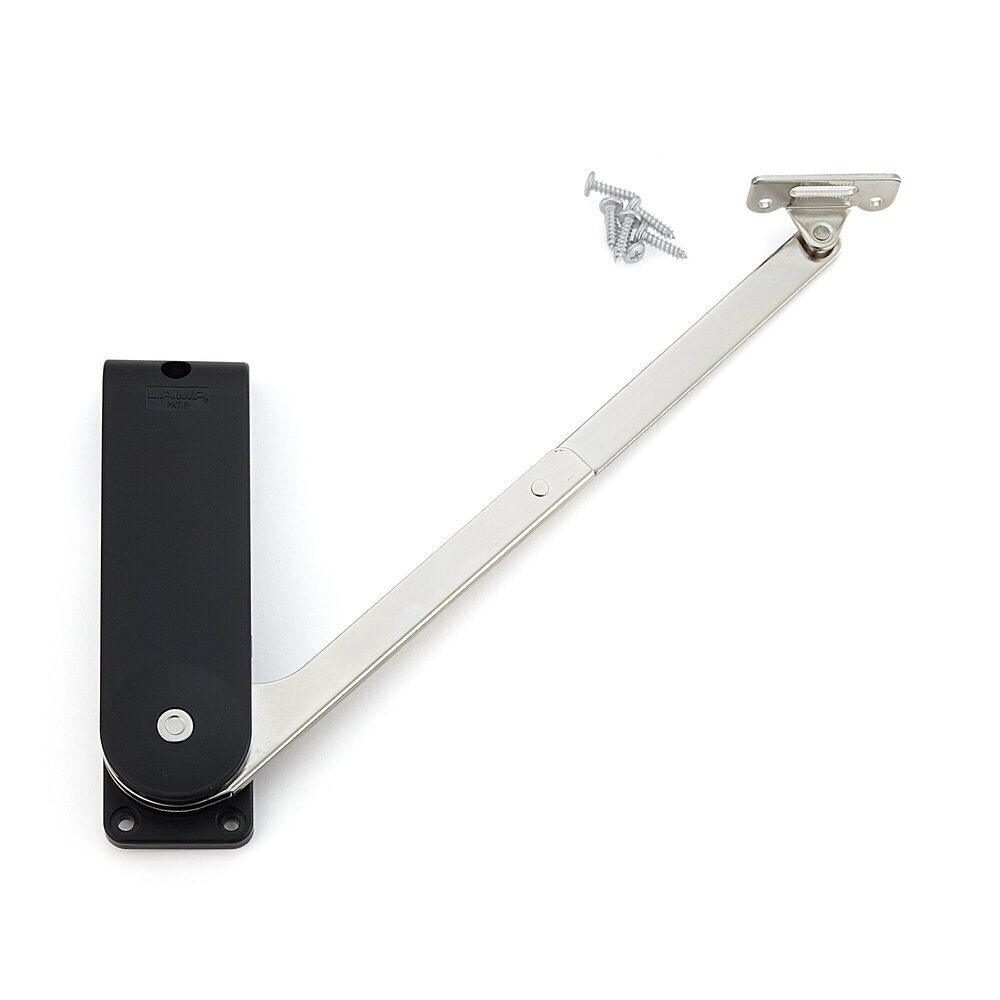

- 1-stykke klaffholder HDS-30HR-BL (180-104-082) laget av metall og robust plast, svart, versjon: høyre
- 6 stykker selvtappende pan-hodeskrue 3,5 x 15 mm
Ytterligere informasjon:
Produsentens referansenummer:
- Artikkel-ID: 180-104-082
- Varenummer: HDS-30HR-BL
- GTIN-nummer (EAN, UPC): 4510932024266
Produsent: Sugatsune / LAMP® (Japan)
