Beskrivelse

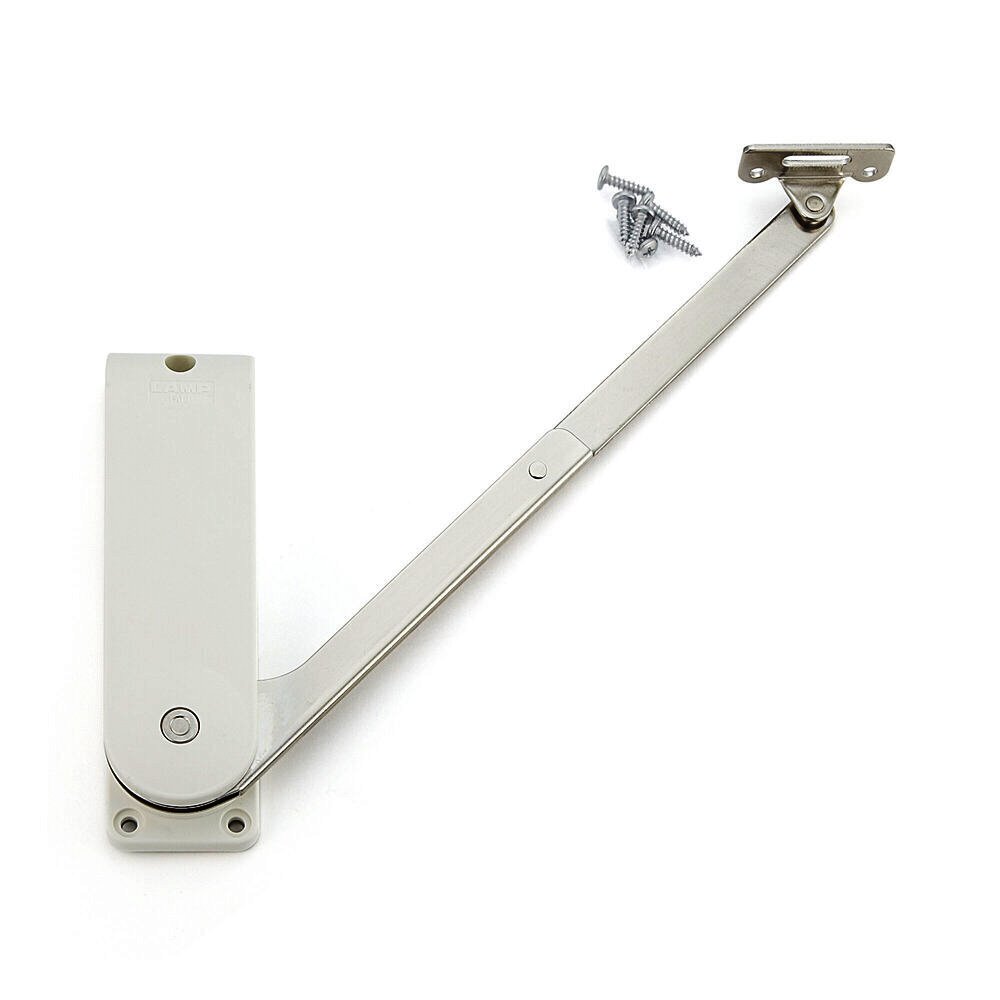

Robust klaffholder, laget av metall og robust plast (metall og plast), overflate: hvit, HDS-30KR-WT (180-109-270), versjon: høyre

Bruk:

Stabil klaffstøtte for sammenleggbarer, kjøkkenmøbler og mye mer.



HDS-30KR-WT (180-109-270) klaffstøtte er en myk klaffholder for oppoveråpne tremøbelklaffer.

Det bremser lukkebevegelsen til klaffen og hindrer dermed at den smeller hardt.

Den integrerte låsemekanismen holder klaffen sikkert til kroppen i lukket posisjon.

I åpen posisjon støtter koblingen en stabil endeposisjon med en åpningsvinkel på 80°.

Med et dreiemoment på 13,7 til 19,5 N·m per par, egner denne versjonen seg for små og lette klaffer.

Beslaget kan kombineres med pianohengsler, fillehengsler eller et passende pothengsel, og muliggjør kontrollert, høykvalitets klaffbevegelse i møbelkonstruksjon.

Versjon: riktig. Bare høyre side er inkludert.

De høykvalitets HDS-30KR-WT klaffkoblingene er ideelle for blant annet:

• møbelklaffer
• trenøkler
• Kabinettklaffer
• Veggskap
• Veggskap
• møbler til hjemmet
• Flip opp
• kjøkkenmøbler

Materiale:

• HDS-30KR-WT klaffbeslag er laget av metall og robust plast (både metall og plast)
• Kombinasjonen av metall og plast gir en optimal balanse mellom styrke og fleksibilitet, noe som gjør beslagene robuste og tilpasningsdyktige på samme tid
• I tillegg gir denne kombinasjonen av materialer forbedret estetikk og funksjonalitet, da den tilbyr både stabilitet og en rekke designalternativer

Flate:

• Hvit
• Hvite overflater formidler en ren og moderne estetikk
• Fargen hvit reflekterer lyset effektivt, noe som får rommene til å se lysere og visuelt større ut
• I tillegg er hvite gjenstander iøynefallende og enkle å rengjøre, noe som gjør dem spesielt praktiske for daglig bruk
• Spakarm på klaffbeslaget: nikkelbelagt

Montering:

• Festingen gjøres med de seks skruene som følger med i leveringsomfanget (selvgående pan-hodeskrue 3,5 x 15 mm)
• Først må dreiemomentet til klaffen beregnes og kontrolleres slik at designet passer vekten og høyden på klaffen
• Etter det må hengslene installeres riktig, og klaffen må kunne åpnes og lukkes jevnt før klaffholderen installeres
• HDS-30KR-WT klaffstøtten festes til høyre sidepanel av karkassen i henhold til monteringstegningen med skruer ⌀ 3,5 x 15 mm
• Klaffholderen har 3 monteringshull. Avstanden mellom monteringshullene er 126 mm (4-61/64″) og 28 mm (1-7/64″)
• Avstanden mellom midten av koblingen og den indre frontkanten er 35 mm (1-3/8″)
• Monteringsplaten er først kun forhåndsfestet via det sporede hullet på klaffen
• Klaffen åpnes og lukkes deretter slik at posisjonen til monteringsplaten kan justeres slik at bevegelsen går jevnt og jevnt
• Til slutt skrus monteringsplaten fast over de runde hullene, og alle skruene sjekkes for strammhet. Avstanden mellom monteringshullene er 32 mm (1-17/64″) (for mer informasjon, se monteringstegning)



Egenskaper:

• Utførelse: høyre
• Vekt: 276g
• Lastekapasitet (lastekapasitet): 9,75 N (1 kp)
• Størrelse: 140 mm (5-33/64″)
• Dreiemoment 13,7 til 19,5 N·m per par, for små og lette klaffer
• Enkel installasjon, stabil
• For oppoveråpne treklaffer
• Myk-ned-funksjon ved lukking
• Integrert demper mot smell
• Integrert fangstmekanisme for lukket posisjon
• Hold funksjonen helt åpen
• Testet for 50 000 åpnings- og lukkesykluser
• Strålevinkel 80°
• Egnet for pianorem, fillestropp eller kopphengsel
• Hvit
• robust
• Høy merkekvalitet fra Sugatsune / LAMP®

For flere dimensjoner og detaljer , se teknisk tegning.

Dimensjonene:

• Lengden på klafffestingen: 140 mm (5-33/64″)
• Bredde: 40 mm (1-37/64″)
• Dybde: 20 mm (25/32″)



Inkludert:

• 1-stykke klaffholder HDS-30KR-WT (180-109-270) laget av metall og robust plast, hvit, versjon: høyre
• 6 stykker selvtappende pan-hodeskrue 3,5 x 15 mm

Ytterligere informasjon:

• Last ned monteringsanvisning

Produsentens referansenummer:

• Artikkel-ID: 180-109-270
• Varenummer: HDS-30KR-WT
• GTIN-nummer (EAN, UPC): 4510932024204

Produsent: Sugatsune / LAMP® (Japan)
