Beskrivelse

Høykvalitets klafffesting, laget av metall og robust plast (metall og plast), overflate: grå, 1010321, lastekapasitet: 4 kg (9 lbs)

Bruk:

Robust tauklaffholder for møbelklaffer, skapklaffer, sekretærklaffer, stangklaffer og mye mer.



Klafffestingen 1010321 (Microwinch) er en kompakt klaffholder for nedoveråpne møbelklaffer og fungerer med en kraftig stålkabel.

Når den åpnes, bremser mekanismen klaffens nedoverbevegelse og hindrer dermed at den faller ukontrollert.

Endeposisjonen til den åpne klaffen kan justeres slik at åpningsbanen kan tilpasses møbler og bruk.



4 kg (9 lbs) bremsekraftversjonen er ment for klaffhøyder fra 210 til 480 mm (8-17/64″ – 18-57/64″); den tillatte kombinasjonen av klaffhøyde, klaffvekt og antall mekanismer bestemmes i henhold til utvalgstabellen.

Siden tauklaffholderen 1010321 kan monteres enten horisontalt eller vertikalt, samt på høyre eller venstre side, kan den også brukes fleksibelt i flatere møbelrammer.

Kombinasjonen av stål og plast sikrer en kompakt, robust konstruksjon og gjør armaturen spesielt egnet for møbler til hjemmet, kontoret og skap.

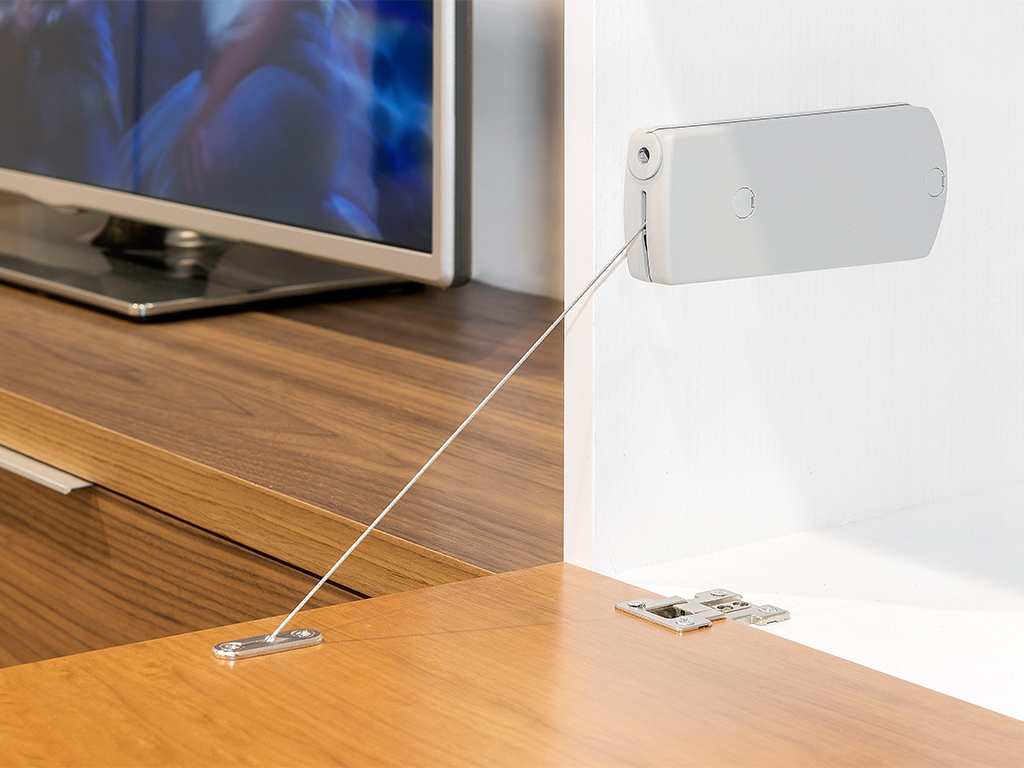

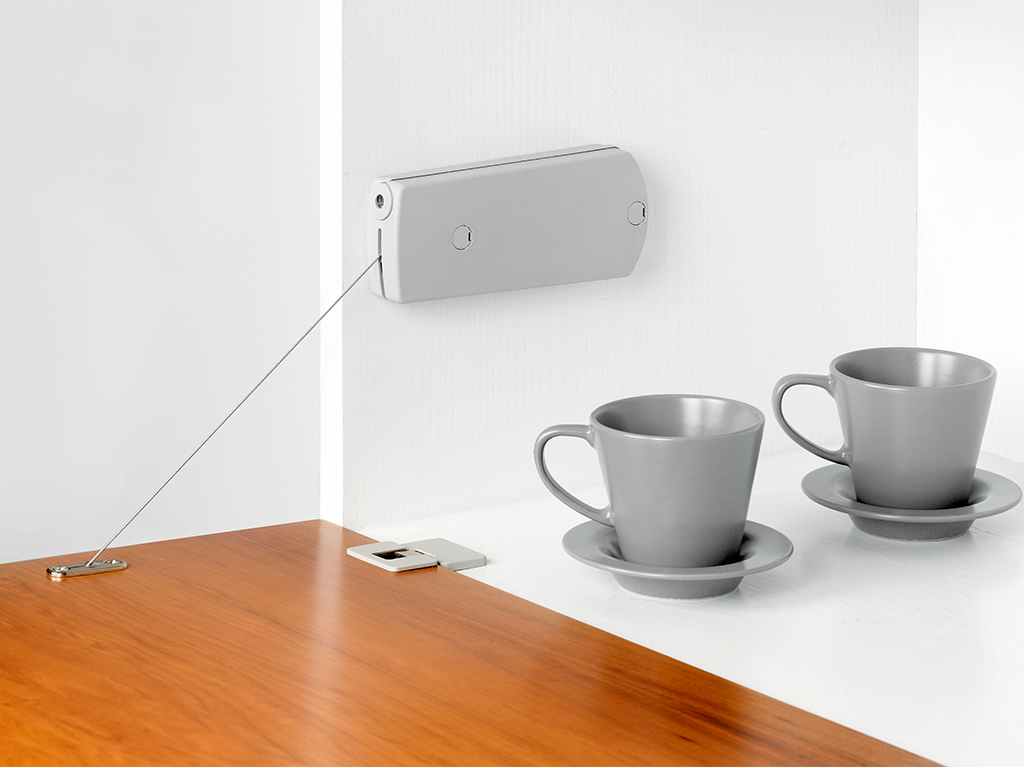

De høykvalitets tauklaffholderne 1010321 er ideelle for blant annet:

• møbler til hjemmet
• Kontor møbler
• Veggskap
• Skjenker
• møbelklaffer
• Kabinettklaffer
• Sekretærflaps
• Stangklaffer

Materiale:

• 1010321 Rope Flap Holders er laget av metall og robust plast (både metall og plast)
• Ståltau
• Kombinasjonen av metall og plast gir en optimal balanse mellom styrke og fleksibilitet, noe som gjør beslagene robuste og tilpasningsdyktige på samme tid
• I tillegg gir denne kombinasjonen av materialer forbedret estetikk og funksjonalitet, da den tilbyr både stabilitet og en rekke designalternativer

Flate:

• Grå
• Grått tilbyr en allsidig og elegant base som passer godt sammen med andre farger og materialer, og skaper en rolig, tidløs atmosfære i både moderne og klassiske rom
• I tillegg har grått evnen til å fremheve detaljer i et rom uten å være dominerende i seg selv, noe som gjør det ideelt for å skape harmoniske og balanserte interiører

Montering:

• Festingen gjøres med de seks skruene som følger med leveringsomfanget (Euro-skruer)
• Tauklaffholderen 1010321 har 2 monteringshull med ⌀6,5 mm på 110 mm avstand; den separate klaffforbindelsen har også to festepunkter
• Først og fremst må antallet mekanismer som matcher klaffens høyde og klaffens vekt bestemmes basert på utvelgelsestabellen
• Deretter markeres festepunktene på kassesiden i henhold til ønsket horisontal eller vertikal installasjonsposisjon og forbores for mekanismen med ⌀5 mm x 12 mm
• I tilfelle av en trebasert eller trebasert nøkkel, lages to hull på ⌀5 mm (13/64″) x 13 mm og midthullet på ⌀0 mm x 11 mm for klaffforbindelsen
• Klaffholderen og klaffforbindelsen monteres deretter med de medfølgende festeskruene

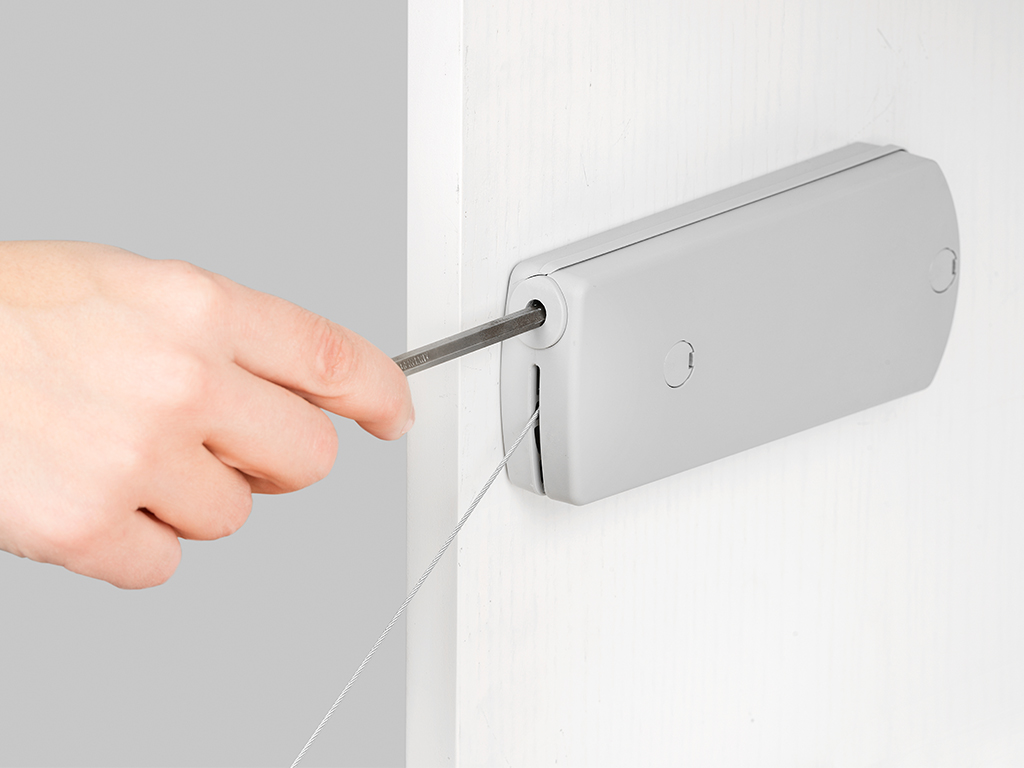

• Deretter kobles stålkabelen til klaffforbindelsen og kontrolleres for korrekt drift. Til slutt justeres endeåpningsposisjonen, hvor klaffen skal avlastes under justeringen (for flere detaljer, se monteringstegning)



Egenskaper:

• Vekt: 300g
• Lastekapasitet (lastekapasitet): 4 kg (9 lbs)
• Størrelse: 160,5 mm (6-5/16″)
• Tilgjengelig i 4 versjoner: 4 kg, 6 kg, 10 kg, 14 kg
• Enkel installasjon, stabil
• Dempet nedadgående bevegelse av møbelflappen
• Justerbar åpningsposisjon
• Med stålkabel
• Kan brukes til høyre og venstre
• Kan monteres både horisontalt og vertikalt
• For klaffhøyder fra 210 til 480 mm (8-17/64″ – 18-57/64″)
• For paneltykkelser fra 16 til 22 mm (5/8″ – 55/64″)
• Kompakt design
• Egnet for flate møbelkropper
• Bruk med møbelhengsler
• En eller to mekanismer avhengig av vekten på klaffen og høyden på klaffen
• Grå
• robust
• Høy merkekvalitet fra UMAXO®

For flere dimensjoner og detaljer , se teknisk tegning.

Dimensjonene:

• Lengde: 160,5 mm (6-5/16″)
• Maksimal høyde: 68,5 mm (2-45/64″)
• Hylsehøyde i den smalere enden: 62,7 mm (2-15/32″)
• Dybde: 26 mm (1-1/32″)
• Monteringshullavstand: 110 mm (4-21/64″)
• Monteringshull på mekanismen: ⌀6,5 mm (1/4″)

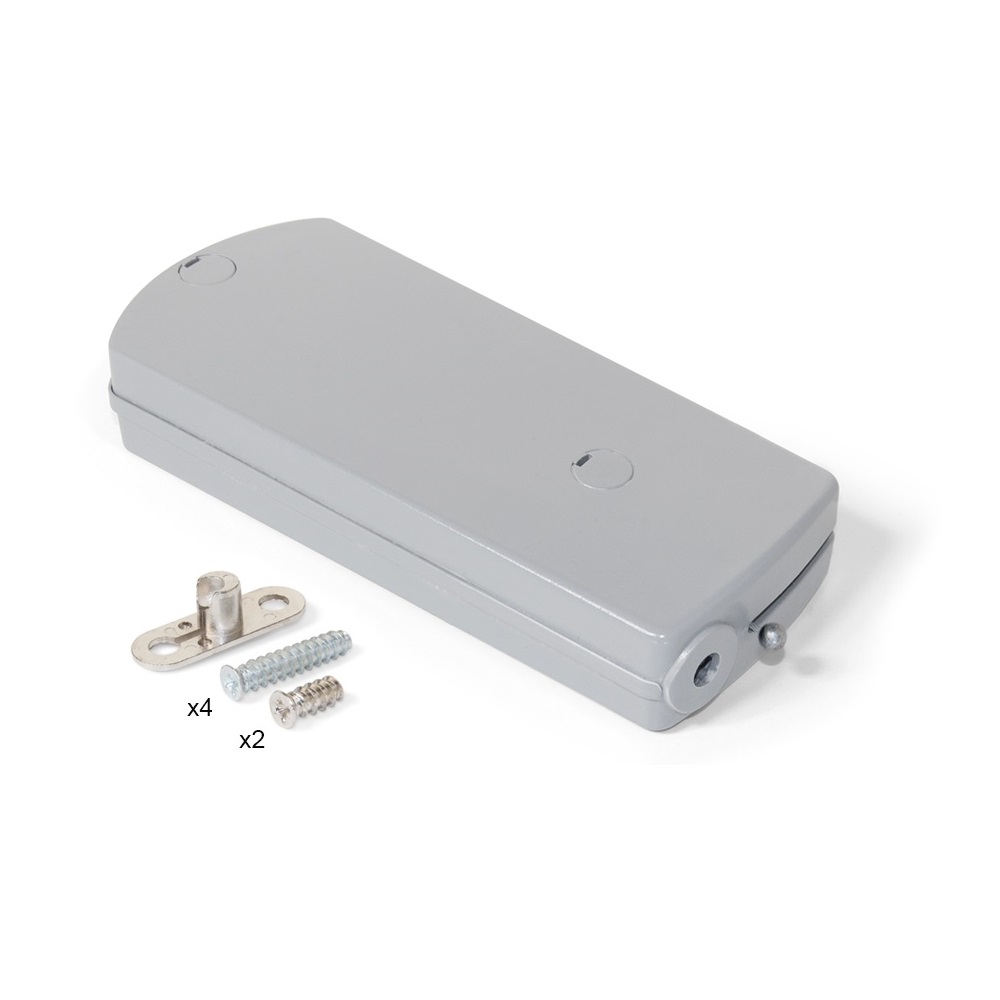

Inkludert:

• Ett sett med tauklaffholdere 1010321 laget av metall og robust plast, grå
• 6 stykker Euro-skruer

Ytterligere informasjon:

• Last ned monteringsanvisning

Produsentens referansenummer:

• Artikkel-ID: 1010321
• GTIN-nummer (EAN, UPC): 8432393100647

Produsent: EMUCA
