Beskrivelse

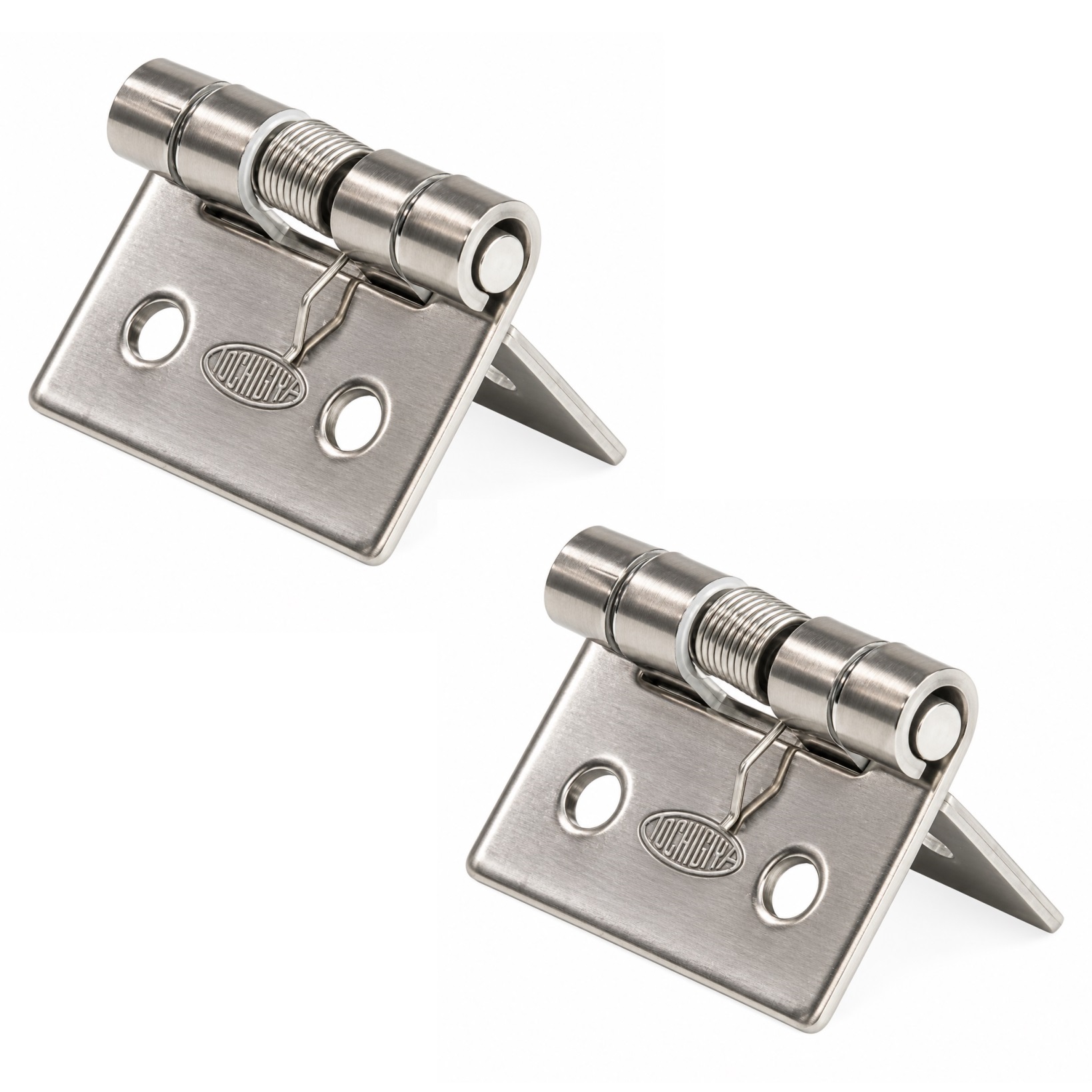

2 stykker høykvalitets fjærstropp, laget av solid rustfritt stål SUS304 (V2A eller 1.4301), overflate: naturlig (ubehandlet), TH-61SUS-1, størrelse: 32 mm (1-17/64″)

Bruk:

Robust fjærhengsel for utstyrsklaffer, husdører, deksler og mye mer.

TH-61SUS-1-0.8-fjærhengselet kobler lette dører, klaffer eller deksler til det respektive huset og genererer samtidig en definert fjærkraft i åpningsretningen.

Fjæren som er integrert i området rundt hengselstiften, støtter åpningen og sørger for at den bevegelige komponenten beveger seg i retning av åpen posisjon.

Med en referansefjærkraft fra 3,9 N er TH-61SUS-1 fjærhengsel spesielt egnet for middels store klaffer.

Den kompakte størrelsen på 32 mm (1-17/64″) x 25 mm (63/64″) gjør bruk selv på begrenset installasjonsplass.

Den hel-SUS304-konstruksjonen gir god korrosjonsbestandighet, noe som gjør den egnet for mer krevende ingeniørapplikasjoner.

Fire monteringshull gir stabil og lett å utføre skrumontering på hus, enheter og deksler.

De høykvalitets fjærstroppene på TH-61SUS-1 er ideelle for blant annet:

• Måleinstrumenter
• Driftsutstyr
• Maskindeksler
• Kommunikasjonsenheter
• Kontorutstyr
• Enhetsklaffer
• Kabinettdører
• Coverversjoner

Materiale:

• TH-61SUS-1 fjærstroppene er laget av solid rustfritt stål SUS304 (V2A eller 1.4301)
• SUS304 rustfritt stål kjennetegnes av høy korrosjonsbestandighet og holdbarhet, noe som gjør det ideelt for bruk i krevende miljøer
• I tillegg tilbyr den et attraktivt grensesnitt som både er moderne og lett å vedlikeholde

Flate:

• Naturlig (ubehandlet)
• Materialoverflaten forblir synlig og er ikke dekket av et ekstra belegg

Montering:

• Festet gjøres med 4 pan-skruer fra M2.5 til M3 (ikke inkludert)
• TH-61SUS-1 fjærstroppen har fire monteringshull
• Fjærhengselet plasseres først i den tiltenkte installasjonsposisjonen mellom den faste delen og den bevegelige døren, klaffen eller lokket
• Installasjonsretningen må velges slik at fjærkraften virker i ønsket åpningsretning
• De fire monteringshullene justeres deretter med monteringspunktene eller forbores deretter
• Hengslet festes deretter med fire egnede skruer til pannhode eller sylinderhode
• Etter stramming må klaffen beveges flere ganger for å kontrollere bevegelsesfriheten og fjærens bevegelsesretning

Egenskaper:

• Vekt: 10 g (for 2 stykker: 20 g)
• Størrelse: 32 mm (1-17/64″)
• Fjærkraft. Posisjon A: 0,8 N, Posisjon B: 1,4 N, Posisjon C: 1,9 N
• Enkel installasjon, stabil
• Fjærkraft i åpningsretningen
• Integrert fjær på hengselstiften
• Helt laget av SUS304 rustfritt stål
• Korrosjonsbestandig design
• Kompakte dimensjoner
• Fire monteringshull
• Egnet for skrumontering
• Fri posisjon i 90°
• RoHS-kompatibel design
• Naturlig (ubehandlet)
• Værbestandig, rustfri eller korrosjonsbestandig
• TOCHIGIYAs® høye merkevarekvalitet

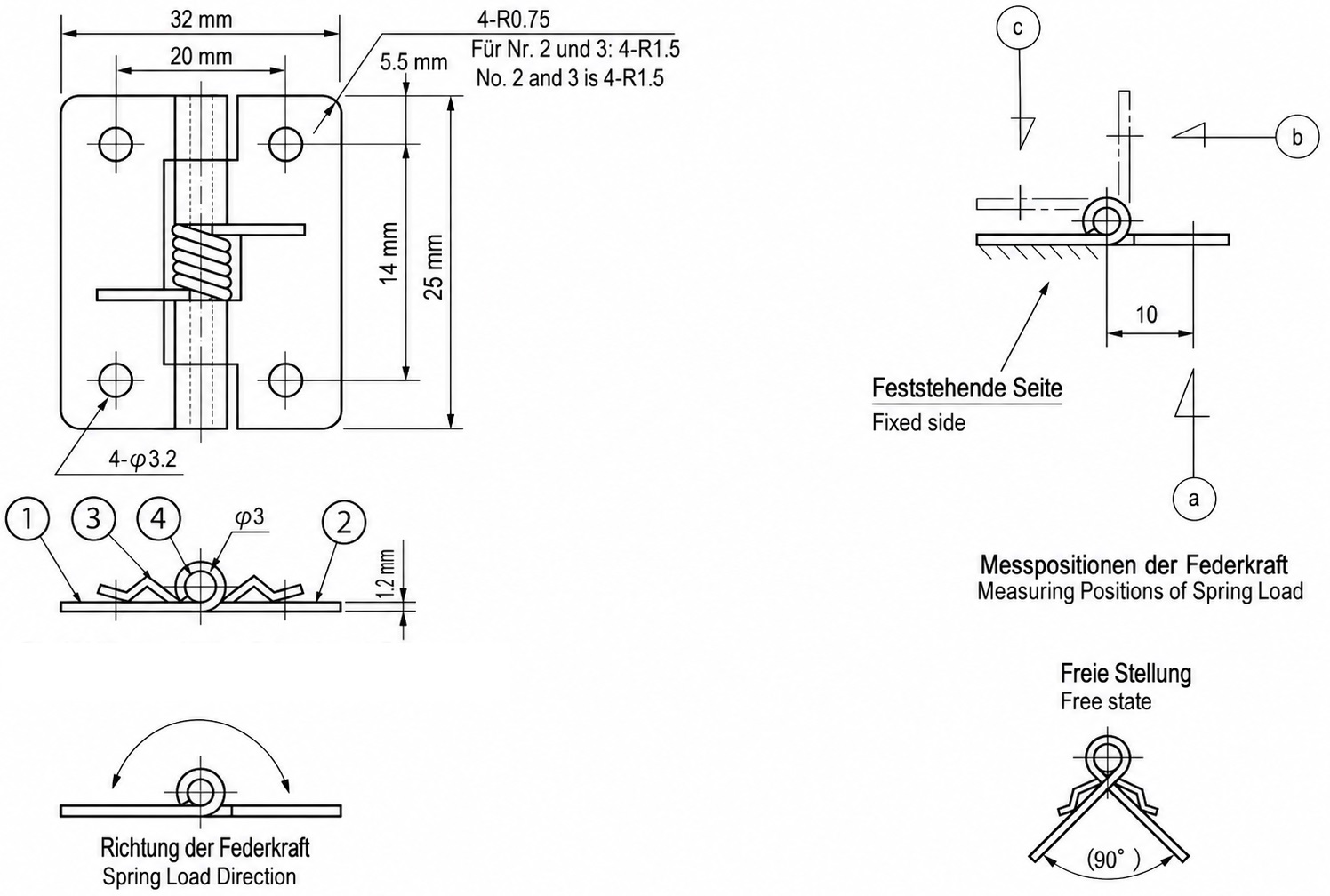

For flere dimensjoner og detaljer , se teknisk tegning.

Dimensjonene:

• Total bredde: 32 mm (1-17/64″)
• Total høyde: 25 mm (63/64″)
• Materialtykkelse: 1,2 mm (3/64″)
• Horisontal hullavstand: 20 mm (25/32″)
• Monteringshullkantavstand: 7/32″ (5,5 mm)
• Vertikal hullavstand: 14 mm (35/64″)
• Monteringshull: 4x ⌀3,2 mm (1/8″)



Inkludert:

• 2 stykker fjærhengsel TH-61SUS-1 laget av solid rustfritt stål SUS304, naturlig (ubehandlet), 32 mm (1-17/64″)
• Denne varen inkluderer ikke monteringsskruer

Produsentens referansenummer:

• Artikkel-ID: TH-61SUS-1

Produsent: TOCHIGIYA (Japan)
