Beskrivelse
2 deler kompakt løftehengsel, laget av robust stål, overflate: galvanisert, gul, B-56-L (10149), høyde: 35 mm (1-3/8″), versjon: venstre, lastekapasitet: 2 kg (5 lbs)
Bruk:
Robust innladbart hengsel for små dører, vedlikeholdsluker, elektronikkhus og mye mer.
Det kompakte push-in hengslet B-56-L brukes til bevegelig tilkobling av små dører, klaffer og husdeler.
Takket være den todelte plug-in-konstruksjonen kan døren løftes av den permanent monterte hengseldelen om nødvendig uten å måtte skru av hengselen.
Venstreversjonen muliggjør målrettet bruk med dører og utstyrsklaffer hengslet tilsvarende mot venstre.
Med en høyde på bare 35 mm (1-3/8″), er hengslet spesielt egnet for kompakte apparathus, måleinstrumenter samt elektronisk og teknisk utstyr.
Den kaldvalsede stålplaten sikrer en stabil konstruksjon, mens den galvaniserte og kromaterte overflaten beskytter stålet mot korrosjon.
Når man bruker to hengsler montert oppå hverandre, er B-56-L løftehengsel egnet for lette dører med en referansevekt på 2 kg.
Versjon: venstre. For venstrehengslede dører og klaffer.
De høykvalitets B-56-L fjæringshengslene er ideelle for blant annet:
- Enhetskapslinger
- Lydenheter
- Kommunikasjonsenheter
- Måleinstrumenter
- Små dører
- Vedlikeholdsluker
- Bolig
Materiale:
- B-56-Ls flaggskiphengsler er laget av robust stål
- Stål er ideelt for møbler og industriinnretninger fordi det både er robust og holdbart, noe som sikrer høy motstandsdyktighet og lang levetid på innretningene
Flate:
- Galvanisert, gul
- Den galvaniserte overflaten beskytter mot rust og korrosjon
Montering:
- Festingen gjøres med skruer med ca. ⌀2,3 til 2,5 mm, helst med objektiv eller rundt hode (ikke inkludert)
- B-56-L push-in hengsel plasseres på døren eller klaffen og den tilhørende rammen eller huset
- Vær oppmerksom på venstreversjonen slik at hengselet er montert slik at det matcher en venstrehengslet dør eller utstyrsklaff
- Først må posisjonene til de fire monteringshullene markeres i henhold til hullmønsteret
- Avhengig av materialet som brukes, må passende festehull eller forboringer deretter bores
- De to hengselhalvdelene er festet til den bevegelige og faste komponenten med passende skruer
- Hengselaksene til minst to hengsler montert oppå hverandre må være nøyaktig på linje
- Deretter festes den bevegelige delen til hengselstiften ovenfra
- For å fjerne døren eller klaffen, løftes og fjernes den fra den permanent monterte hengseldelen
Egenskaper:
- Versjon: venstre
- Vekt: 8 g (for 2 stykker: 16 g)
- Lastekapasitet (lastekapasitet): 2 kg (5 lbs) – for 2 deler
- Høyde: 35 mm (1-3/8″)
- Tilgjengelig i 2 versjoner: venstre (B-56-L) og høyre (B-56-R)
- Enkel installasjon, stabil
- Kompakt push-in hengsel for små dører
- Avtakbar todelt konstruksjon
- Dør eller klaff kan fjernes uten å skru av hengselet
- Materialtykkelse: 0,8 mm (1/32″)
- Overflatebehandling MFZn-C
- 4 monteringshull
- ⌀3 mm (1/8″) hengselstift
- Egnet for måleinstrumenter og tekniske apparater
- RoHS10-kompatibel
- Galvanisert, gul
- stål, robust
- Høy merkekvalitet fra TAKIGEN®
For flere dimensjoner og detaljer , se teknisk tegning.
Dimensjonene:
- Total høyde på løftehengslet B-56-L: 35 mm (1-3/8″)
- Total bredde, utbrettet: 24 mm (15/16″)
- Materialtykkelse: 0,8 mm (1/32″)
- Vertikal hullavstand: 19 mm (3/4″)
- Horisontal hullavstand: 14 mm (35/64″)
- Monteringshull: 4 x ⌀2,5 mm (3/32″)
- Hengselstift: ⌀3 mm (1/8″)
- Ytterdiameter på hengselrullen: ca. ⌀5 mm
Inkludert:

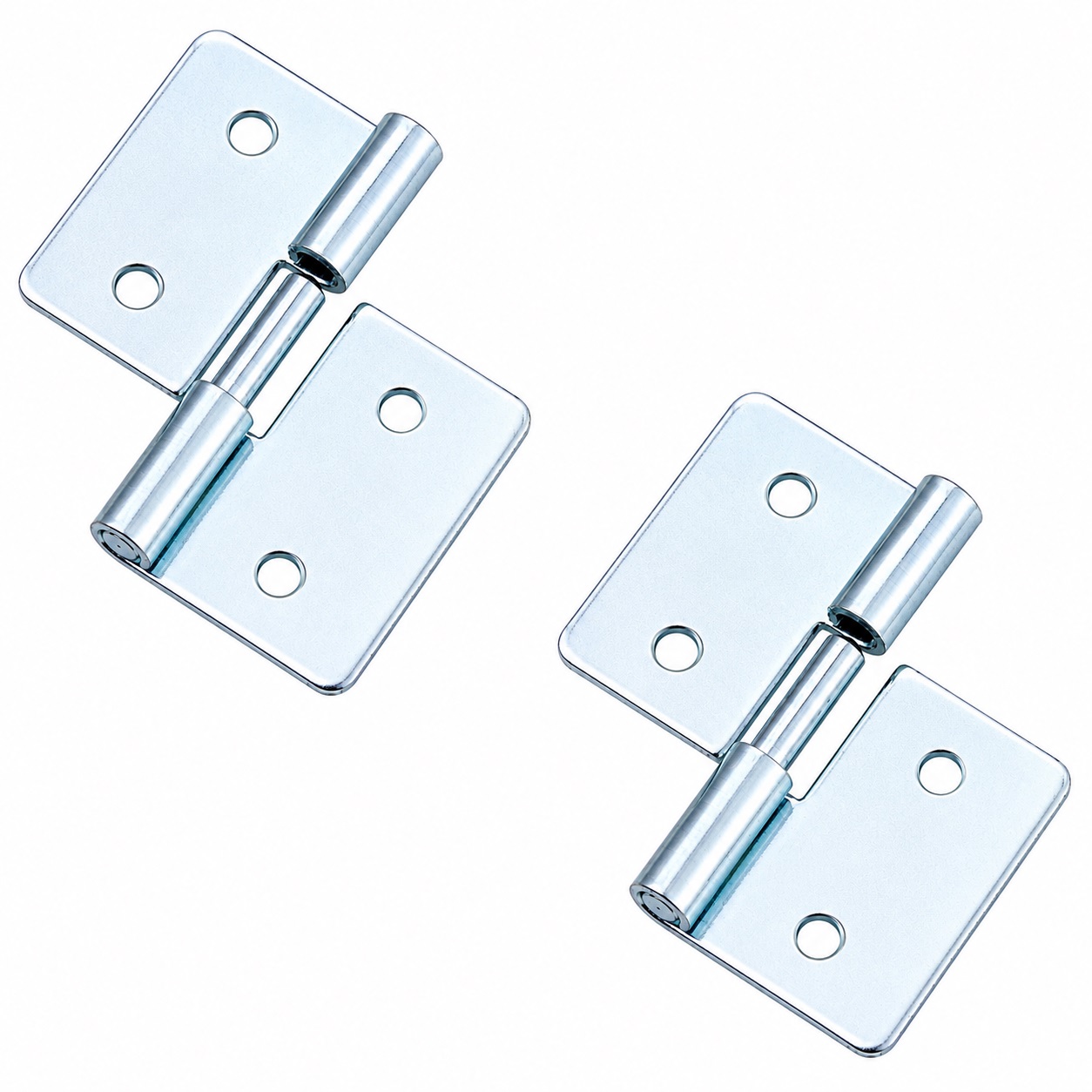

- 2 deler, plug-in hengsel B-56-L (10149) laget av robust stål, galvanisert, gul, 35 mm (1-3/8″), versjon: venstre
- Denne varen inkluderer ikke monteringsskruer
Produsentens referansenummer:
- Artikkel-ID: 10149
- Varenummer: B-56-L
Produsent: TAKIGEN (Japan)
