Beskrivelse

2 stykker høykvalitets fjærbånd, dreiemoment: 12,3 N·m, laget av solid rustfritt stål SUS304 (V2A eller 1,4301), overflate: naturlig (ubehandlet), TH-61SUS-2, størrelse: 32 mm (1-17/64″)

Bruk:

Robust fjærhengsel for utstyrsklaffer, husdører, deksler og mye mer.



TH-61SUS-2 fjærhengsel støtter automatisk åpning av klaffer og lette dører gjennom en integrert fjær i hengselstiften.

Fjærkraften virker i åpningsretningen og støtter dermed svingingen av bevegelige komponenter.

I fri posisjon er hengslet plassert i 90°, noe som gjør det spesielt egnet for utstyrsklaffer, lokk og kabinettdører.

Konstruksjonen er laget helt av SUS304, og har høy korrosjonsbestandighet og egner seg også for mer krevende driftsforhold.

Fire monteringshull gjør det enkelt og sikkert å montere skruene.

De kompakte dimensjonene på 32 mm (1-17/64″) x 38 mm (1-1/2″) gjør det mulig å integrere fjærhengselen i enhets-, hus- og maskindesign for å spare plass.

De høykvalitets TH-61SUS-2 fjærhengslene er ideelle for blant annet:

• Vedlikeholdsluker
• Maskinkabinetter
• Kontorutstyr
• Kommunikasjonsenheter
• Måleinstrumenter
• Enhetsklaffer
• Kabinettdører
• Coverversjoner

Materiale:

• TH-61SUS-2 fjærhengslene er laget av solid rustfritt stål SUS304 (V2A eller 1.4301)
• SUS304 rustfritt stål kjennetegnes av høy korrosjonsbestandighet og holdbarhet, noe som gjør det ideelt for bruk i krevende miljøer
• I tillegg tilbyr den et attraktivt grensesnitt som både er moderne og lett å vedlikeholde

Flate:

• Naturlig (ubehandlet)
• Materialoverflaten forblir synlig og er ikke dekket av et ekstra belegg

Montering:

• Festingen gjøres med 4 x M3 panhodeskruer eller flate rundskruer, helst laget av rustfritt stål (ikke inkludert)
• TH-61SUS-2 fjærstroppen har 4 monteringshull
• Først må monteringspunktene merkes etter hullmønsteret 20 mm (25/32″) x 26 mm (1-1/32″), og nødvendige monteringshull må forberedes
• Fjærhengselet festes deretter til den faste overflaten med ett hengselblad og til den bevegelige klaffen eller døren med det andre hengselbladet
• Installasjonsretningen må velges slik at fjærkraften virker i ønsket åpningsretning
• Fire M3 pan-hodeskruer eller skruer med ⌀3 mm for treflater egner seg for festing
• Skruene strammes jevnt uten å deformere hengselvingene
• Til slutt må klaffen beveges flere ganger, og ønsket åpningseffekt av fjærhengselen må kontrolleres (for mer informasjon, se monteringstegning)



Egenskaper:

• Dreiemoment: 12,3 Nm
• Vekt: 19 g (for 2 stykker: 38 g)
• Størrelse: 32 mm (1-17/64″)
• Tilgjengelig i 4 dreiemoment: 1,9 N, 8,8 N, 12,3 N og 12,8 N
• Enkel installasjon, stabil
• Fjærkraft i åpningsretningen
• Fjær integrert i hengselstiften

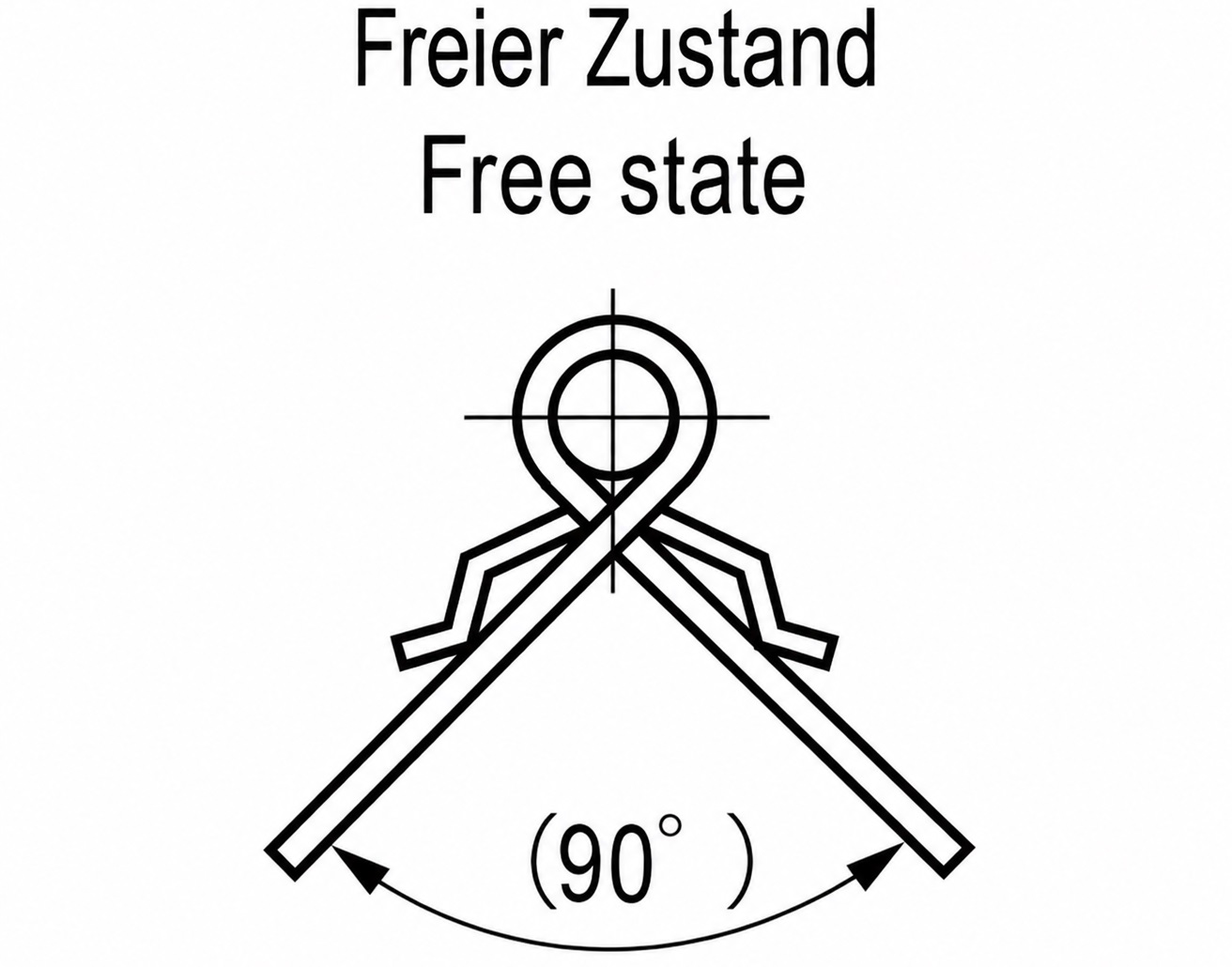

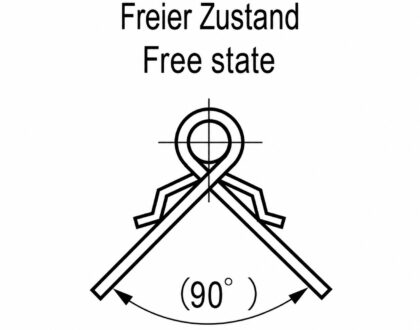

• Fri posisjon i 90°
• 4 monteringshull
• ⌀3,2 mm (1/8″) monteringshull
• Tykkelse: 1,5 mm (1/16″)
• Kompakt 32 mm (1-17/64″) x 38 mm (1-1/2″) design

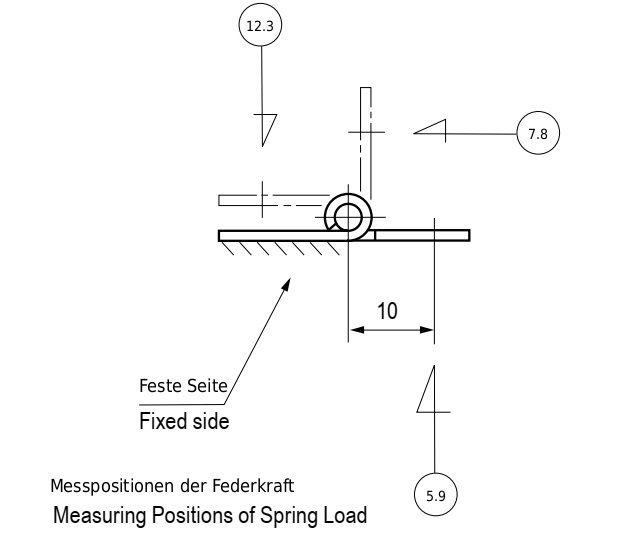

• Referansefjærkraft på posisjon a: 5,9 N (600 gf)
• Referansefjærkraft på posisjon b: 7,8 N (800 gf)
• Referansefjærkraft på posisjon c: 12,3 N (1250 gf)
• Egnet for lette dører og klaffer
• Naturlig (ubehandlet)
• Værbestandig, rustfri eller korrosjonsbestandig
• TOCHIGIYAs® høye merkevarekvalitet

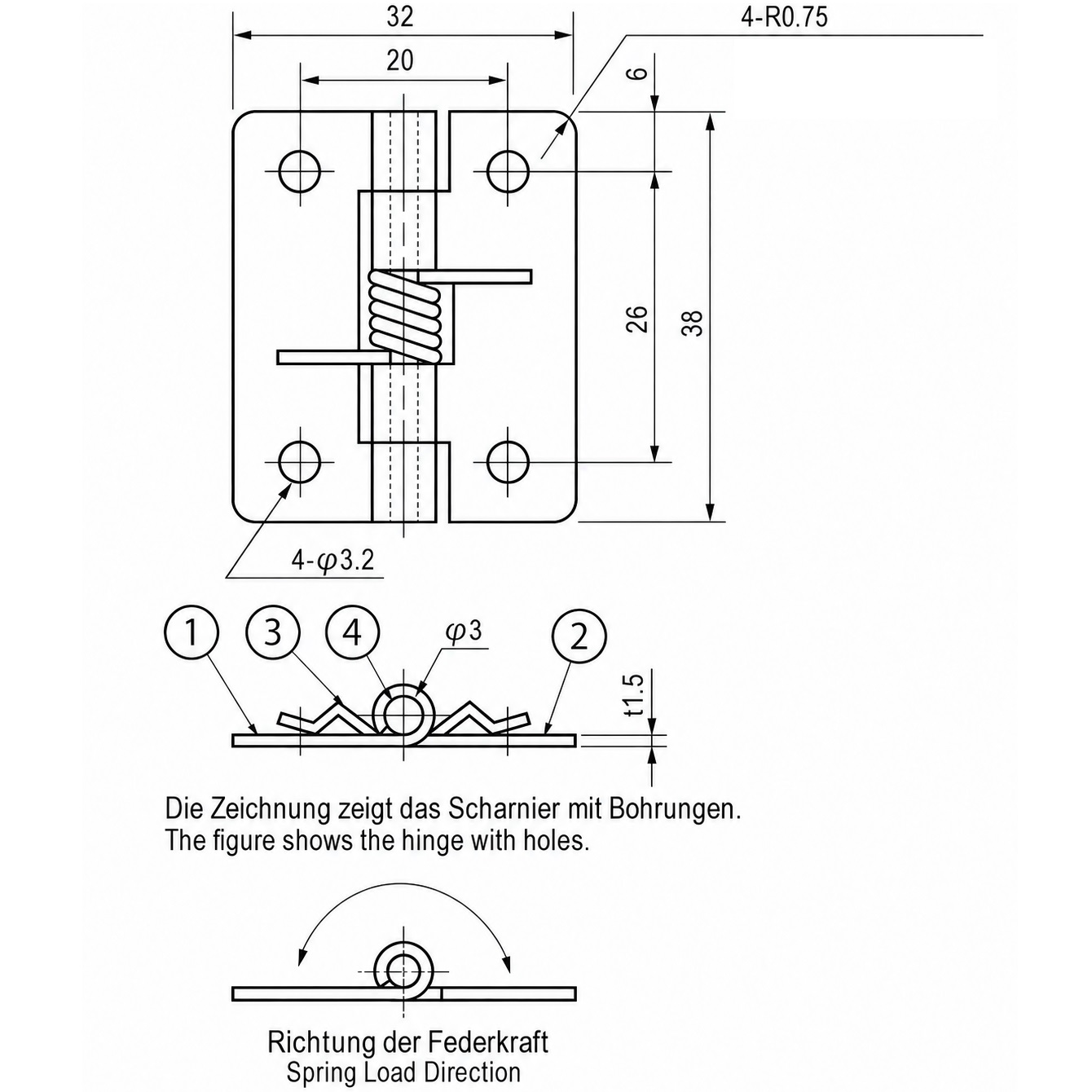

For flere dimensjoner og detaljer , se teknisk tegning.

Dimensjonene:

• Total bredde: 32 mm (1-17/64″)
• Total høyde: 38 mm (1-1/2″)
• Tykkelse: 1,5 mm (1/16″)
• Horisontal hullavstand: 20 mm (25/32″)
• Toppkant til boremiddelavstand: 15/64″ (6 mm)
• Vertikal hullavstand: 26 mm (1-1/32″)
• Monteringshull: 4 x ⌀3,2 mm (1/8″)
• Hjørneradius: R1,5 mm (1/16″)
• Hengselstift: ⌀3 mm (1/8″)
• Frittstående: 90°



Inkludert:

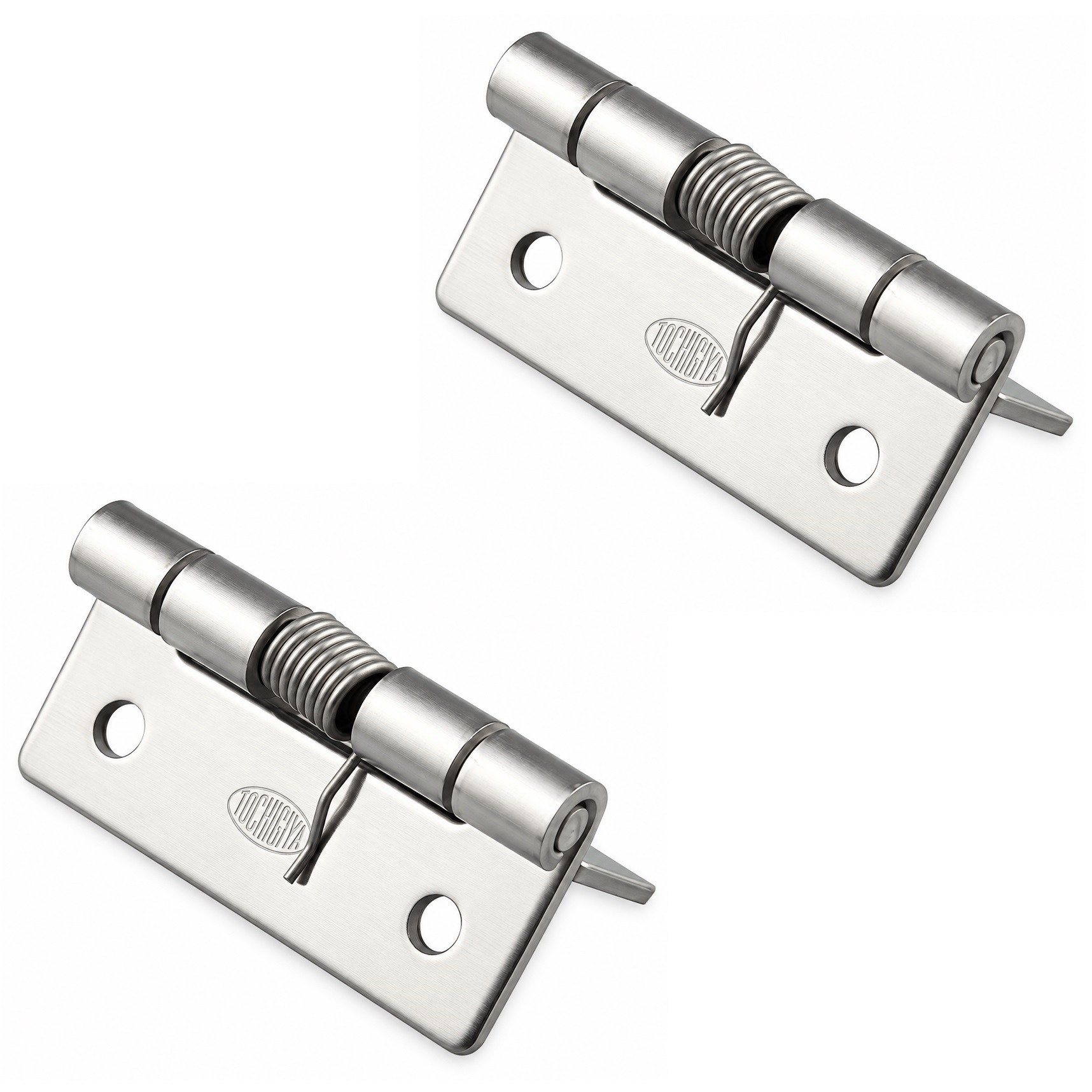

• 2 stykker fjærhengsel TH-61SUS-2 laget av solid rustfritt stål SUS304, naturlig (ubehandlet), 32 mm (1-17/64″)
• Denne varen inkluderer ikke monteringsskruer

Produsentens referansenummer:

• Gjenstands-ID: TH-61SUS-2

Produsent: TOCHIGIYA (Japan)
