Beskrivelse
Usynlige vitrineutvidelser C203V for sofistikert butikkinnredning
Bruk:
De skjulte C203V skuffeuttrekkene brukes i butikkinnredning av høy kvalitet.

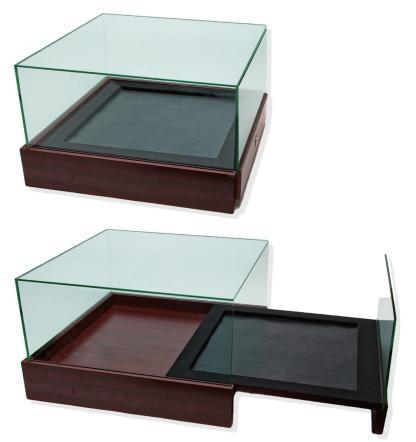

Siden gulvføringene er skjult under bunnen av vitrineskapet, kan ikke kunden se dem når de trekker ut skuffen i butikken. Dette gir utstillingsvinduet et eksklusivt utseende.
Derfor er C203V perfekt for det eksklusive interiøret i butikker der varene er i en glassmonter og må tas ut midlertidig for demonstrasjon eller utstilling på forespørsel fra kunder igjen og igjen.
De typiske eksemplene på bruk av skjulte styreskinnene er:
- smykkebutikker
- klokkebutikker
- smykkebutikker
- briller butikker
- Vitriner av høy kvalitet

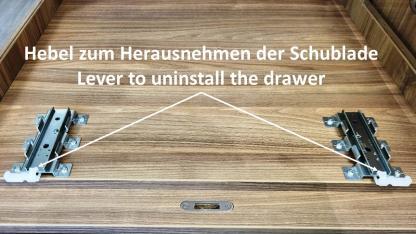

Vitrineskapet kan enkelt fjernes ved hjelp av en plastspak på styreskinnen.
Egenskaper:
- Vitrineuttrekk er ikke synlige når de trekkes ut
- Skuff kan tas ut
- Uttrekksskinnene er flate på kun 19,5 mm
Montering:

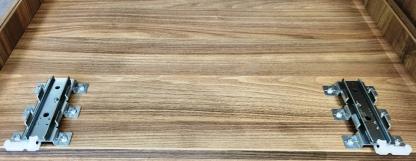

Skinnebrakettene monteres med skruer i bunnen av vitrineskapet.
Anbefalte skruer:
- Ytre skinne: M4 knapp eller fagverkshodeskrue
- Innerskinne: M5-knapp eller fagverkshodeskrue

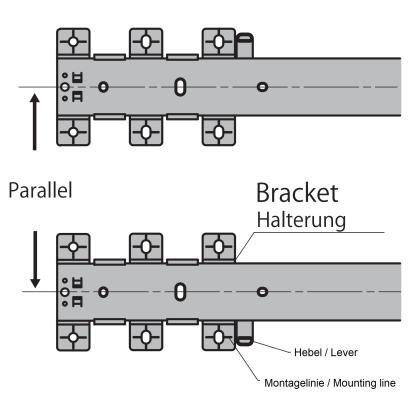

De to uttrekkbare skinnene skal monteres på undersiden av skuffen (på bunnen av skuffen). For å sikre optimal bevegelse må de plasseres parallelt med hverandre.
Ved montering av skuffen i utstillingsvinduet trekkes skuffeskinnene inn i brakettene.
Så snart endeposisjonen er nådd, høres et klikk – da er skuffen sikkert forankret til vitrineskapet.
Inkludert:
- To stykker uttrekkbare skinner
- To stykker braketter
Materiale:
- Innerskinner og braketter: Stål (SPCC)
- Kuler: stål
Flate:
- Innerskinner og braketter: Sinkkromat
- Baller: Ubelagt
Se produktvideo:
Dimensjoner:

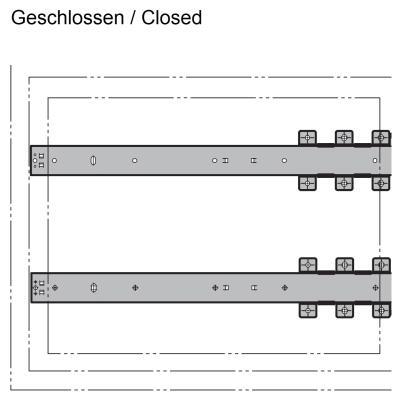

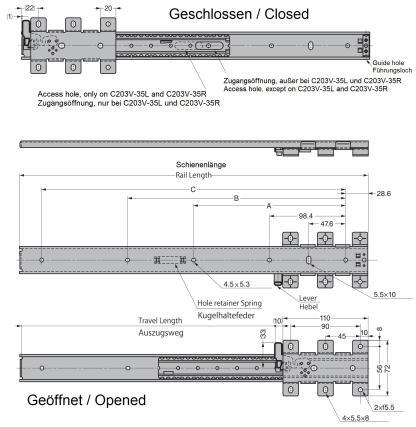

For dimensjoner, se den tekniske tegningen og følgende tabell:
| Nominell lengde, Mm |
Uttrekksavstand, mm |
A | B | C |
| 300 | Kapittel 178 | – | 181,7 | 242,8 |
| 350 | Kapittel 228 | – | 201,7 | 292,8 |
| 400 | Kapittel 278 | 171,4 | 231,7 | 342,8 |
| 450 | 328 | 196,4 | 281,7 | 392,8 |
| 500 | 378 | Referanse: 221.4 | Referanse: 331.7 | 442,8 |
| 550 | Kapittel 428 | 246,4 | 381,7 | 492,8 |
| 600 | 478 | 271,4 | Referanse: 431.7 | 542,8 |
Tekniske spesifikasjoner:
Se følgende tabell:
| Nominell lengde, Mm |
Lastekapasitet N |
lastekapasitet kgf |
vekt g |
| 300 | 245 / Par | 25 / Par | 350 / Stk |
| 350 | 215 / Par | 22 / Par | 380 / Stk |
| 400 | 196 / Par | 20 / Par | 420 / Stk |
| 450 | 166 / Par | 17 / Par | 450 / Stk |
| 500 | 147 / Par | 15 / Par | 490 / Stk |
| 550 | 117 / Par | 12 / Par | 520 / Stk |
| 600 | 98 / Par | 10 / Par | 550 / Stk |
Produsentens referansenummer:
| Nominell lengde, Mm |
Artikkel | Artikkel beskrivelse |
| 300 | 190-036-244 190-036-245 |
C203V-30L C203V-30R |
| 350 | 190-036-246 190-036-247 |
C203V-35L C203V-35R |
| 400 | 190-036-248 190-036-249 |
C203V-40L C203V-40R |
| 450 | 190-036-250 190-036-251 |
C203V-45L C203V-45R |
| 500 | 190-036-252 190-036-253 |
C203V-50L C203V-50R |
| 550 | 190-036-254 190-036-255 |
C203V-55L C203V-55R |
| 600 | 190-036-256 190-036-257 |
C203V-60L C203V-60R |
Produsent: SUGATSUNE / LAMP® (Japan) i samarbeid med ACCURIDE
