Praktisk koblingsstang, versjon: for tre sammenleggbare braketter, EB-907561 og EB-907572. Enhånds tilkoblingsspak for Robust Soft by ROCA og EB-DA sammenleggbar konsoll, fra Sugatsune / LAMP® (Japan)

Beskrivelse

Praktisk koblingsstang for enhåndsbetjening, laget av robust aluminiumslegering (aluminium), overflate: anodisert, EB-907561 og EB-907572, utførelse: for tre sammenleggbare konsoller

Bruk:

Enhånds tilkoblingsspak for ROCAs Robust Soft og EB-DA sammenleggbare konsoll.

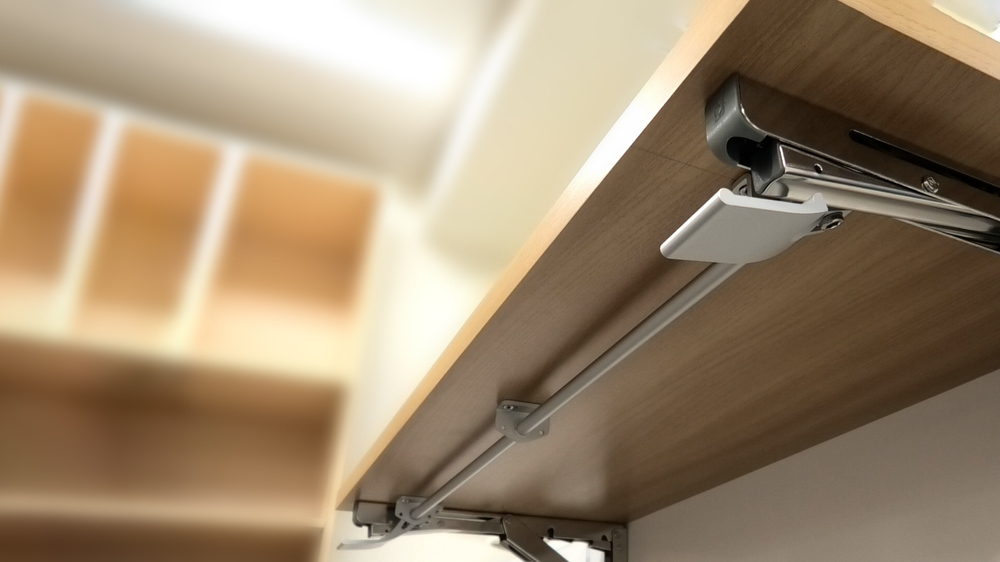

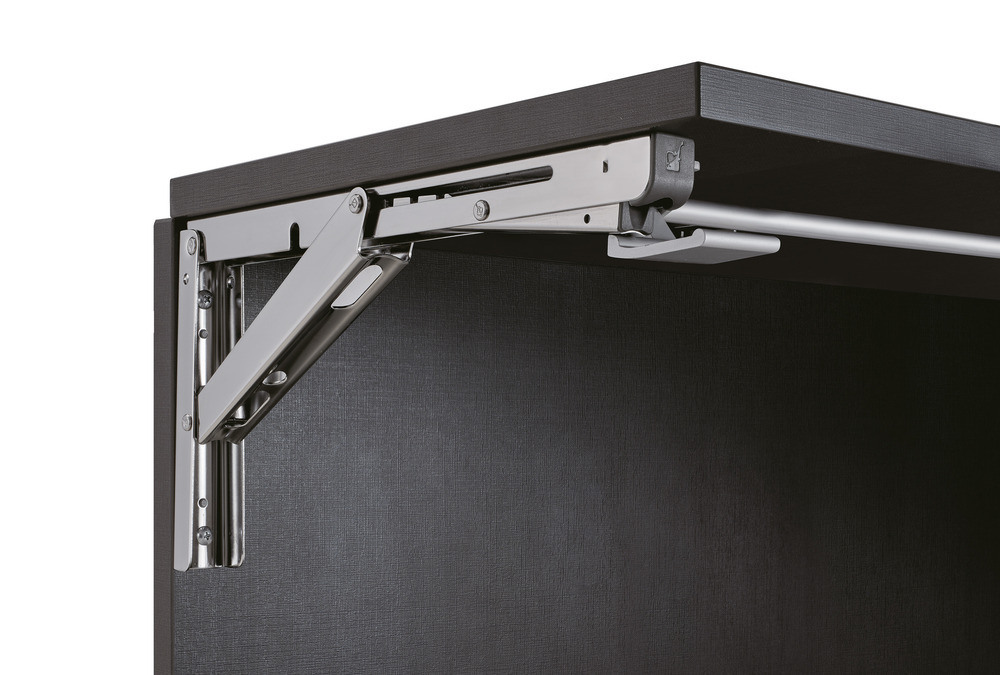

Den praktiske koblingsstangen laget av aluminiumslegering, aluminium, robust, forbinder tre Sugatsune EB-DA eller tre ROCA Robust Soft sammenleggbare braketter til en synkronisert enhet.

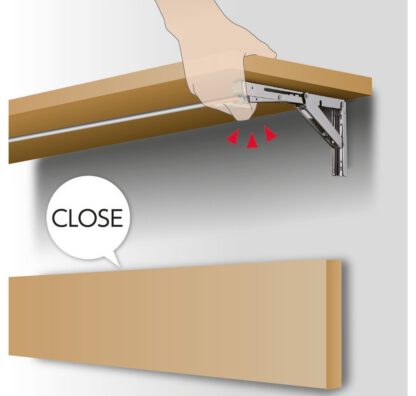

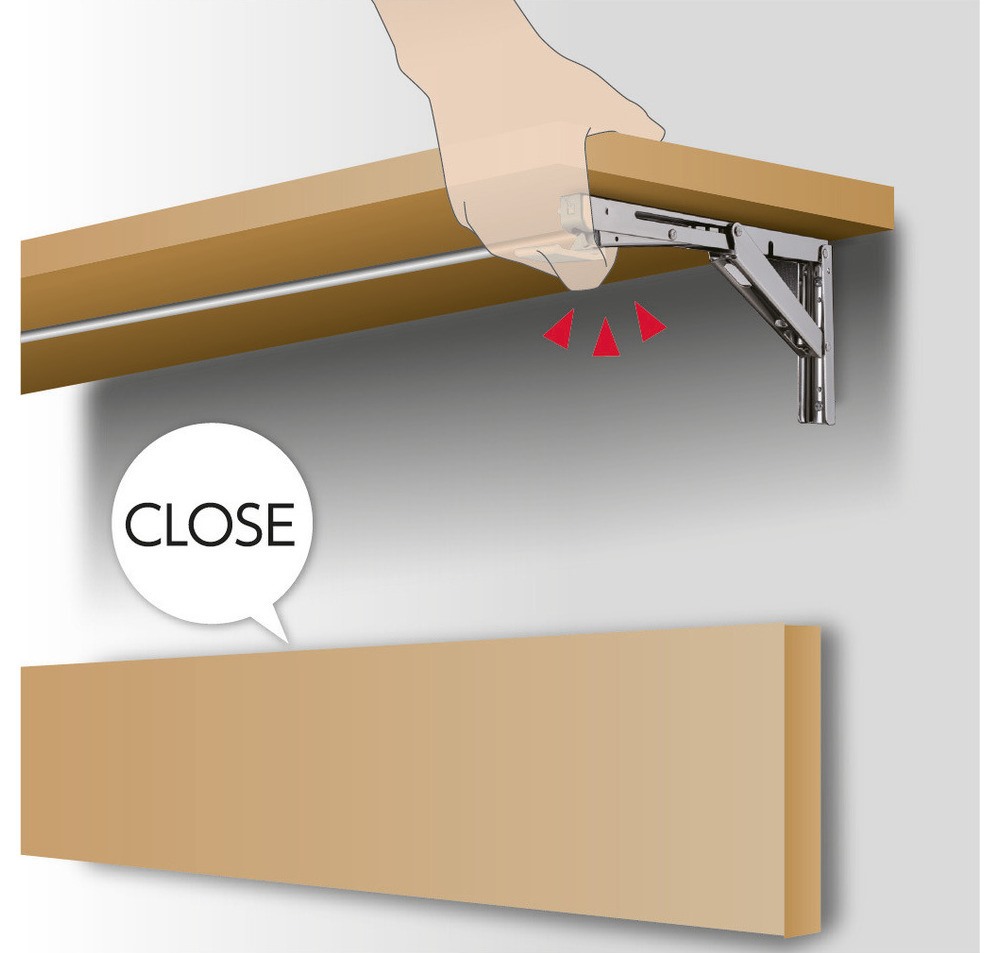

Takket være koblingen kan brede sammenleggbare bord foldes inn og ut med bare én hånd.

Aluminiumsstangen kan forkortes (kuttes i lengden) for å passe ønsket bredde og forblir vridningsbestandig.



Et valgfritt senterlager forhindrer bøying på spenn over 700 mm (27-9/16″).

Tre sammenleggbare konsoller kan betjenes med én hånd samtidig

Koblingsstengene av høy kvalitet 120-046-396 og 120-046-397 er ideelle for blant annet:

• Robust Soft fra ROCA og EB-DA sammenleggbar konsoll

Materiale:

• Koblingsstengene 120-046-396 og 120-046-397 er laget av robust aluminiumslegering (aluminium)
• Aluminiumslegering gir utmerket korrosjonsbestandighet og holdbarhet, noe som gjør den ideell for bruk i møbelbeslag
• Den er også lett, men likevel sterk, noe som gjør den enklere å håndtere og installere uten å ofre stabiliteten

Flate:

• Anodisert
• Anodiserte overflater gir økt holdbarhet og korrosjonsbestandighet, noe som gjør dem ekstra holdbare og enkle å vedlikeholde, ideelt for områder med høy slitasje som kjøkken og bad
• I tillegg gir deres metalliske utseende og variasjon av farger moderne interiør et stilig utseende av høy kvalitet

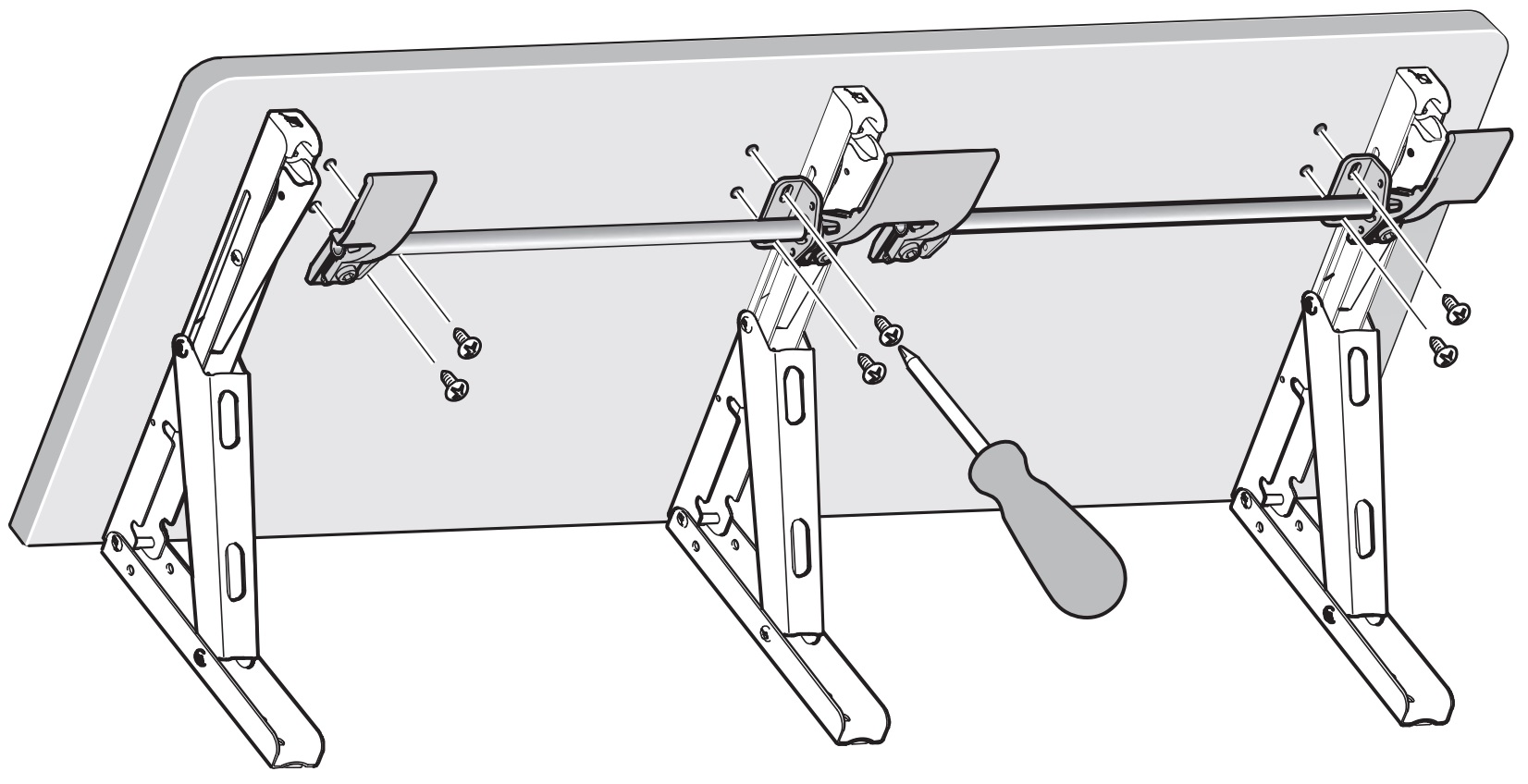

Montering:

• Festingen gjøres med selvskruende skruer med pannehode 4,5 mm (ikke inkludert)
• Før installasjon må koblingsstangen forkortes til den frie avstanden mellom spakakslene til EB-DA eller ROCA Robust Soft-brakettene minus 39 mm (1-17/32″)
• Den forkortede stangen må deretter skyves inn i de to spakarmene via de medfølgende styrebøssningene og festes med splintene
• Spakarmene må justeres i flukt med de utvendige tappene på konsollene og skrus fast med 4,5 mm selvskruende skruer med panhode
• Monteringsplatene må ligge flatt; Ujevne overflater må kanskje fores for å unngå spenning
• For spenn over 700 mm (27-9/16″) må det valgfrie brukbare senterlageret skrus i midten slik at stangen ikke bøyer seg (for flere detaljer, se monteringstegning)



Egenskaper:

• Versjon: for tre sammenleggbare braketter
• Vekt: 414 g
• Størrelse: 1500 mm (59-1/16″)
• Tilgjengelig i to versjoner: for to sammenleggbare braketter og for tre sammenleggbare braketter
• Enkel installasjon, praktisk, stabil
• Flere spaker for enhåndsbetjening
• Maksimal avstand mellom sammenleggbare konsoller: 1539 mm (60-19/32″)
• Stangen kan forkortes individuelt (kuttes i lengde)
• Kan ettermonteres på eksisterende EB-DA eller ROCA Robust sammenleggbare braketter
• eloksert
• Aluminiumslegering (aluminium, solid)
• høy merkekvalitet fra Sugatsune / LAMP®

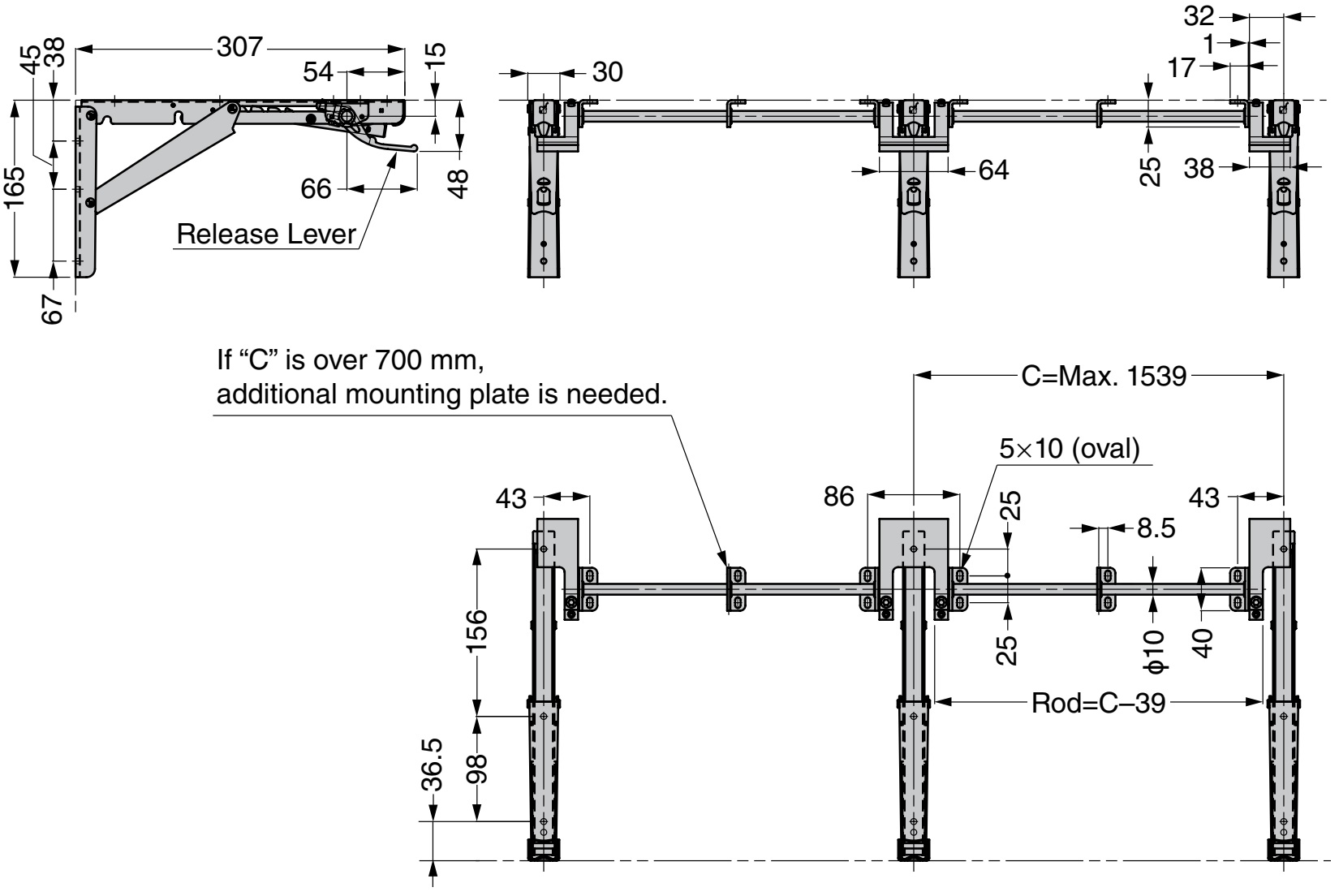

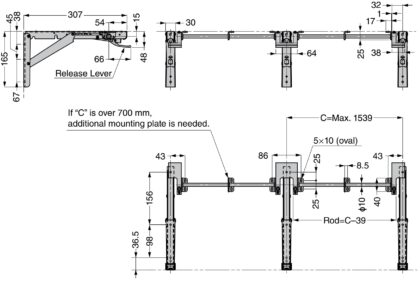

For flere dimensjoner og detaljer, se teknisk tegning.

Dimensjonene:

• Lengde koblingsstang: 1500 mm (59-1/16″)
• Tykkelse på koblingsstangmateriale: ⌀10 mm (25/64″)
• Lengde på spakarmen: 66 mm (2-19/32″)
• Dybde spakarm: 48 mm (1-57/64″)

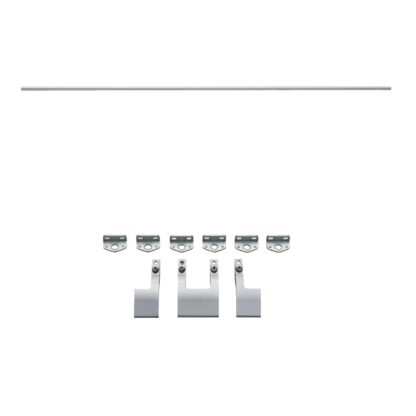

Inkludert:

• 1 stk koblingsstang 120-046-396 og 120-046-397 laget av robust aluminiumslegering, anodisert, utførelse: for tre sammenleggbare braketter
• Tre deler spakarmer i aluminiumslegering
• Seks stykker styrebøssinger av aluminiumslegering
• OBS: tilkoblingsskruene er ikke inkludert i leveringsomfanget

Se produktvideo:

Ytterligere informasjon:

• Last ned monteringsanvisning

Produsentens referansenummer:

• Artikkel-ID: 120-046-396 og 120-046-397
• Varenummer: EB-907561 og EB-907572
• Strek nummer: 4510932219884 og 4510932219891

Produsent: Sugatsune / LAMP® (Japan)
