Beskrivelse
Praktisk grytehengsel med soft-close, clip-on montering og tredimensjonal justerbarhet, inkludert monteringsplate, laget av stål og robust plast (stål og plast), overflate: forniklet, 1040007, versjon: utenpåliggende (tilgjengelig)
Bruk:
Grytebelte til møbler, skap og mye mer.
Det 1040007 grytehengslet med clip-on-feste og integrert soft-close-demping lukker dørene forsiktig og stille til enhver tid.
Soft-close-teknologien beskytter beslag og møbelkropper mot støt og forlenger levetiden.
Den tredimensjonale justeringen gjør at åpningene kan være presise til millimeteren uten å fjernes.
Med en åpningsvinkel på 105° gir grytehengslet 1040007 bred tilgang til innholdet i skapet og forhindrer dørkollisjoner.
Den stabile stålkroppen med en nikkelbelagt overflate sikrer høy korrosjonsbestandighet.
Takket være clip-on-systemet kan kopphengslet 1040007 raskt festes på den medfølgende monteringsplaten 1041507 og like enkelt fjernes igjen.
Hvile betyr at døren hviler på stammen, det vil si dekker stammerammen.
Grytehengslene av høy kvalitet 1040007 er ideelle for blant annet:
- Stue skap
- Skap
- Kontor møbler
- Kjøkken skap dører
- Dører til baderomsskap
- Møbler
- skap
Materiale:
- Kopphengslene 1040007 er laget av stål
Flate:
- nikkelbelagt
- Nikkelbelagte overflater er preget av høy korrosjonsbestandighet og holdbarhet, noe som gjør dem ideelle for bruk i fuktige rom som kjøkken og bad
- De tilbyr et elegant, skinnende utseende som ser moderne og tidløst ut på samme tid
- De er også enkle å rengjøre, da de gjør smuss og fingeravtrykk mindre synlige og er enkle å rengjøre
Montering:
- Festing gjøres med forsenket treskrue ⌀3.5 x 15 mm skruer (ikke inkludert)
- Først må det lages et jettegryte med en diameter på 35 mm (1-3/8″) i døren
- Avstanden mellom kanten av døren og kanten av hullet er 3 til 7 mm
- Grytehengslet 1040007 skrus med forsenket treskrue ⌀3,5 x 15 mm
- Avstanden mellom monteringsskruene er 48 mm (1-57/64″)
- Avstanden mellom monteringsskruene og midten av grytehullet er: 6 mm (15/64″)
- På kadaversiden må monteringsplaten festes 1041507

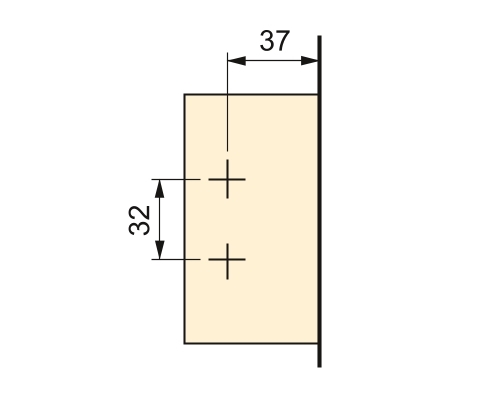

- Monteringshullene på monteringsplaten har en avstand på 32 mm (1-17/64″) fra hverandre
- Avstanden mellom monteringsplatens monteringshull og kanten av karosseriveggen er 37 mm (1-29/64″)

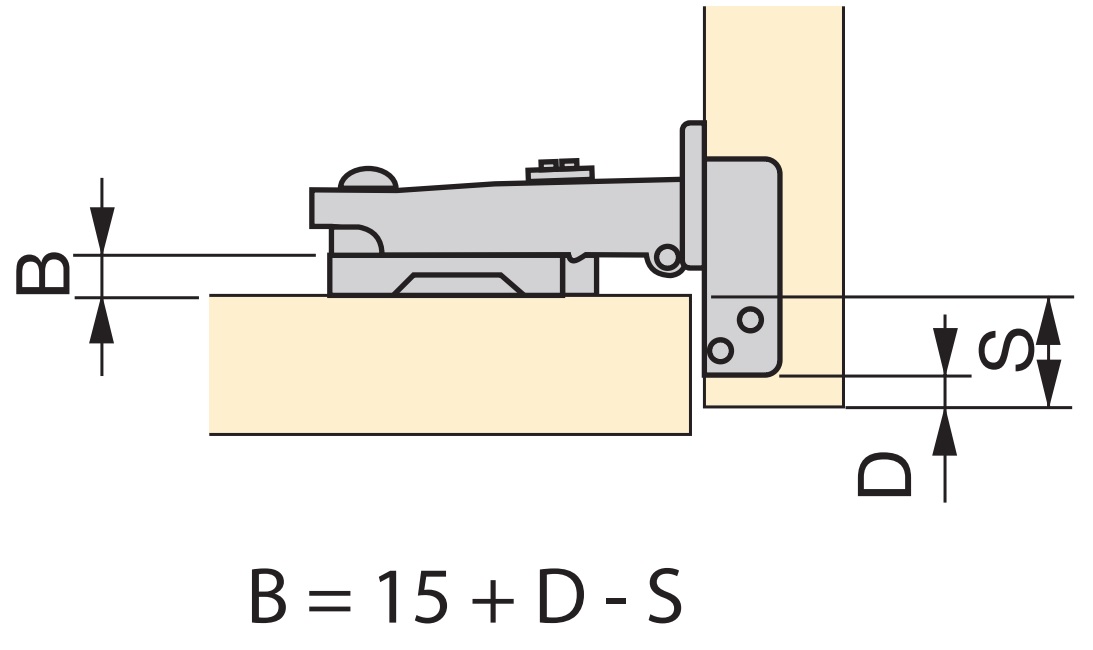

- Grytehengslet klikkes deretter 1040007 via klips på monteringsplaten 1041507 inkludert i leveringsomfanget (for ytterligere detaljer, se monteringstegning)
Egenskaper:
- Versjon: utenpåliggende (nåværende)
- Vekt: 119.75 g
- Størrelse: 35 mm (1-3/8″)
- Dybde gryte: 11,7 mm
- Enkel installasjon, praktisk, stabil
- Integrert soft-close demper
- Clip-on feste til monteringsplaten
- 3D-justering: sideveis-, høyde- og dybdejusterbar
- For ⌀35 mm (1-3/8″) pottehull
- Egnet for dørtykkelser fra 14 mm (35/64″) til 24 mm (15/16″)
- Strålevinkel: 105°
- Fjærassistert åpning og lukking
- nikkelbelagt
- robust
- høy merkekvalitet fra UMAXO®

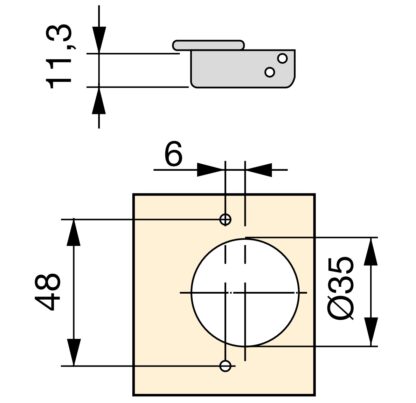

For flere dimensjoner og detaljer, se teknisk tegning.
Dimensjonene:

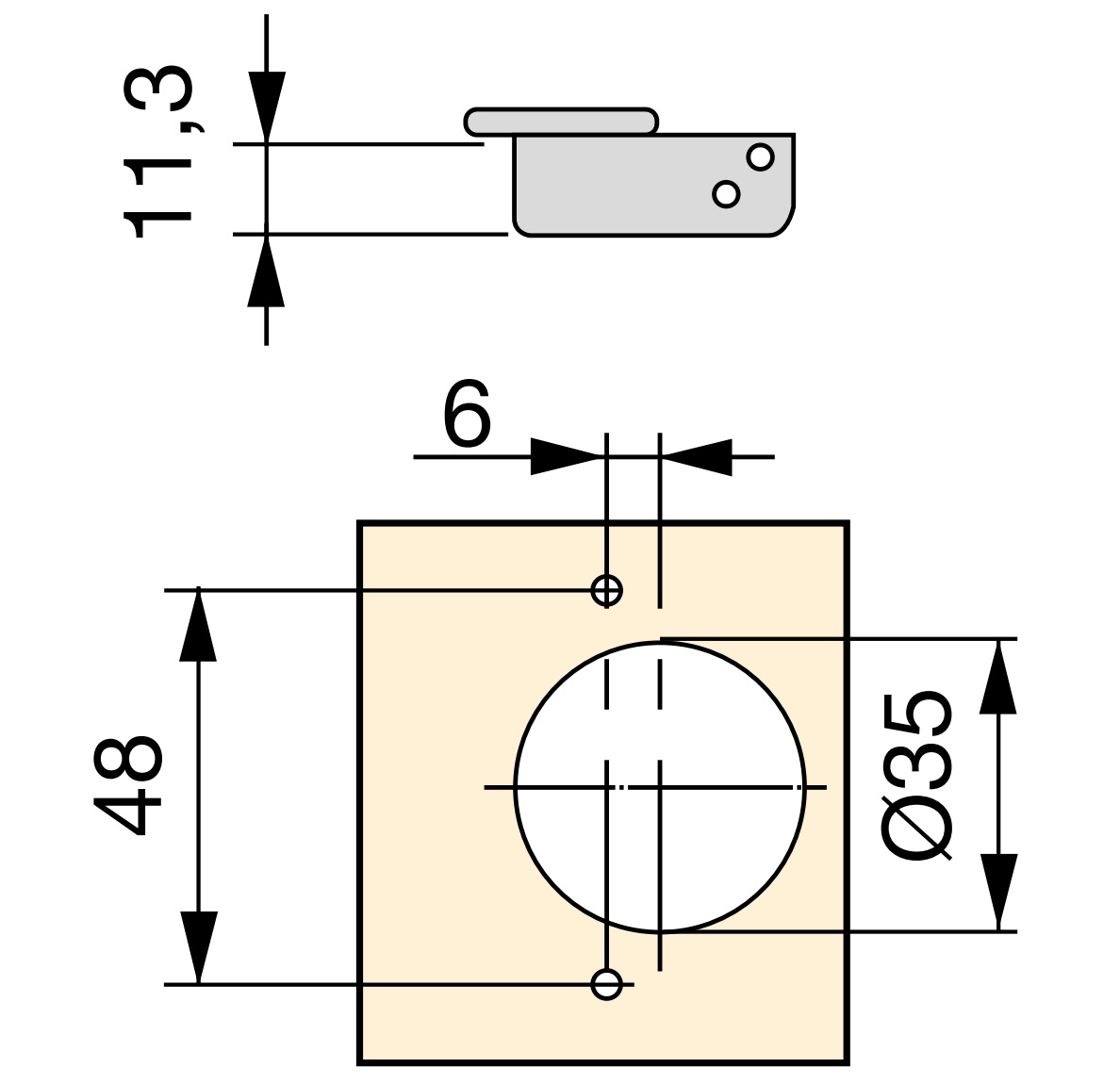

- Grytediameter på grytebelte 1040007: ⌀35 mm (1-3/8″)
- Boreavstand: 48 mm (1-57/64″) / 6 mm (15/64″)
- Dybde gryte: 11,7 mm
Inkludert:

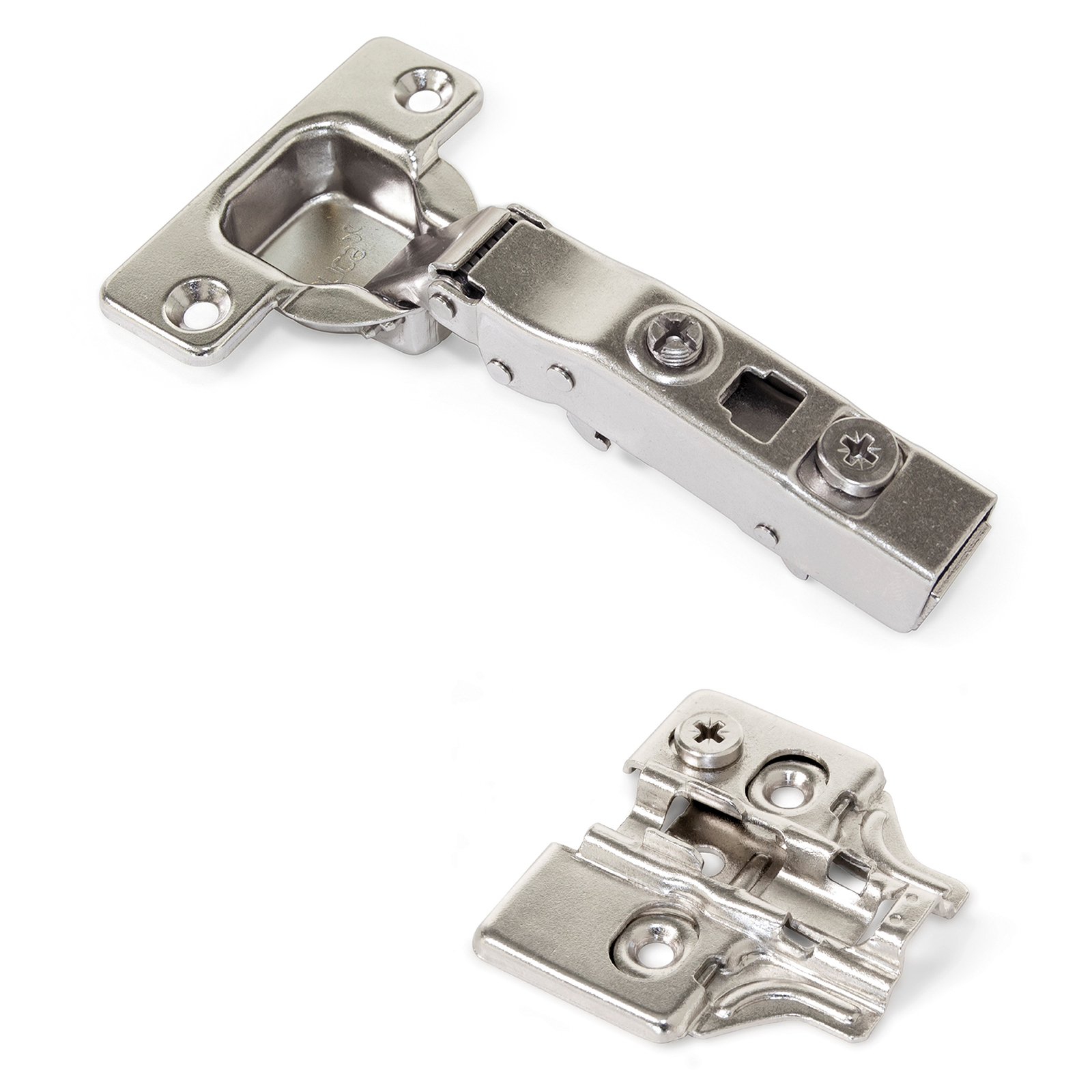

- 1 stk kopphengsel 1040007 laget av stål, forniklet, versjon: hvilende (nåværende)
- 1 stk monteringsplate 1041507
Ytterligere informasjon:
Produsentens referansenummer:
- Vare-ID: 1040007 og 1041507
- Strek nummer: 8432393100821 og 8432393100975
Produsent: EMUCA
