Beskrivelse
Høykvalitets borduttrekk, laget av robust aluminiumlegering (aluminium), overflate: rustfritt stålutseende, anodisert, 2046369, forlengelseslengde: 750 mm (29-17/32″), lastekapasitet: 60 kg (132 lbs)
Bruk:

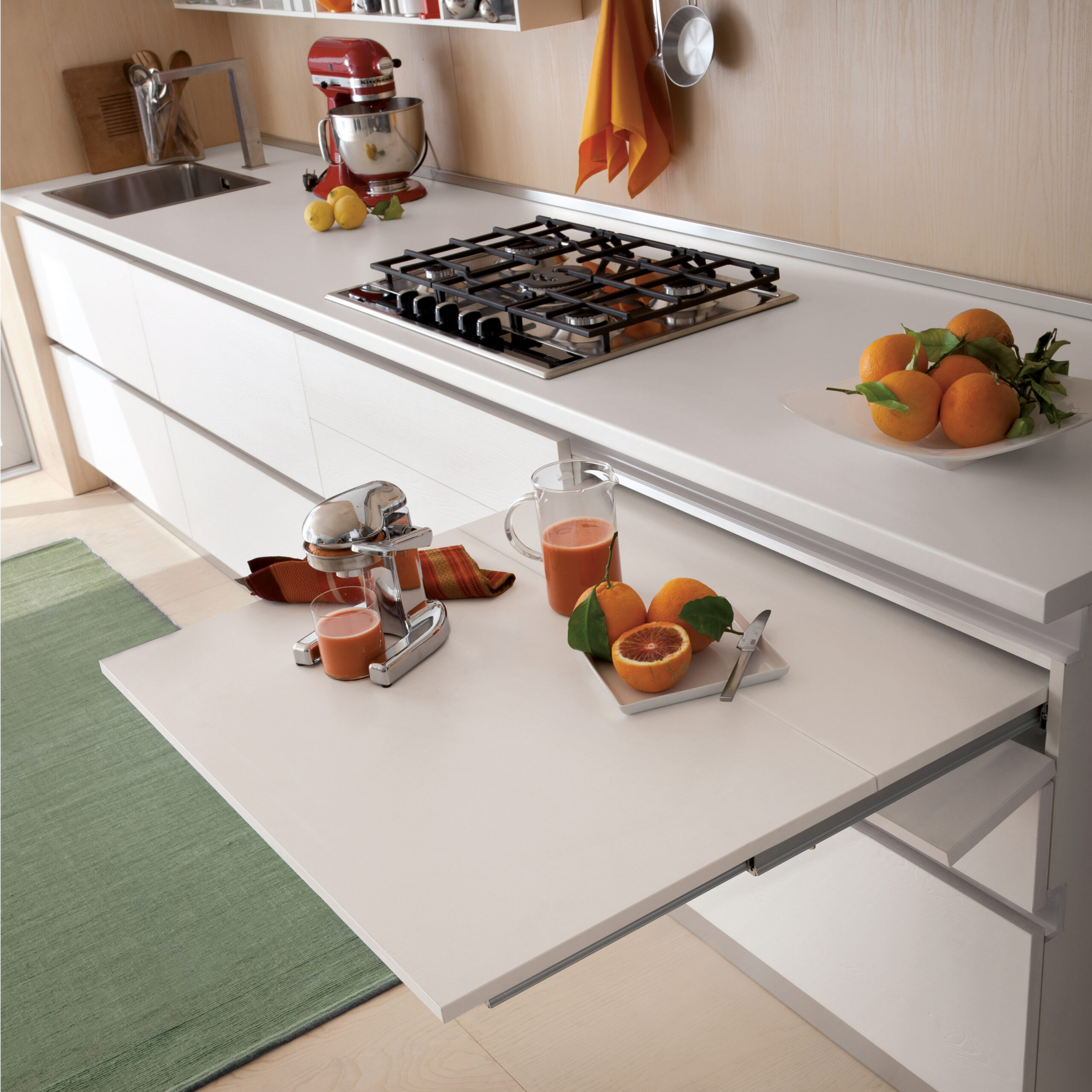

Robust uttrekkbart bord for kjøkkenskap, bunnskap, kjøkkenmøbler, uttrekkbare bord, sammenleggbare bord og mye mer.
Uttrekkbart bordbeslag 2046369 muliggjør et uttrekkbart og deretter hengslet bord eller arbeidsflate, som skjules i en møbelramme for å spare plass.
Med en uttrekkbar lengde på 750 mm (29-17/32″), skaper systemet et romslig ekstra brukbart område ved behov og forblir nesten helt skjult i møblene når det er lukket.
Den egner seg for karkassebredder fra 300 mm (11-13/16″) til 1200 mm (47-1/4″) med en minimum installasjonsdybde på 545 mm (21-29/64″), og kan derfor brukes fleksibelt i kjøkken- og stuemøbler.
Lastekapasiteten på opptil 60 kg muliggjør stabil bruk som spise-, arbeids- eller lagringsflate.
En lås når den er utstrakt forhindrer utilsiktet innsetting og øker sikkerheten under bruk.
Guideprofilene laget av ekstrudert, rustfritt stålfarget anodisert aluminium kombinerer lav dødvekt, korrosjonsbestandighet og et høykvalitets utseende.
De høykvalitets uttrekkbare bordene 2046369 er ideelle for, blant annet:
- Frokostbord
- Spisebord
- Ekstra arbeidsflater
- Stasjonære
- Små kjøkken
- møbler til hjemmet
- Hjemmekontormøbler
- Kjøkkenskap
- Kjøkkenskap
- kjøkkenmøbler
- Utvidbare tabeller
- Sammenleggbare bord
Materiale:
- De 2046369 borduttrekkbare er laget av robust aluminiumlegering (aluminium)
- Aluminiumlegering gir utmerket korrosjonsbestandighet og holdbarhet, noe som gjør den ideell for bruk i møbelbeslag
- Den er også lett, men sterk, noe som gjør den enklere å håndtere og montere uten å gå på bekostning av stabiliteten
Flate:
- Rustfritt stål-utseende, anodisert
Montering:
- Festingen gjøres med 6x M6 x 12 mm og 4x M6 x 45 mm, samt 10x M6 gjengede innsatsskruer (ikke inkludert)
- Monteringshull i treverket som skal forberedes: 10 hull med en dybde på ⌀8 mm og 13 mm for M6-gjengeinnsatsene, hvorav seks er for festing i kroppen og fire for uttrekksplaten
- Først må møbelkroppen forberedes med en bredde på 300 til 1 200 mm, en installasjonsdybde på minst 545 mm og en fri høyde på minst 110 mm
- Deretter må bordplatene kuttes i henhold til modulbredden L, og festehullene må lages etter det spesifiserte boremønsteret
- M6-gjengeinnsatsene settes inn i hullene på ⌀8 x 13 mm
- Venstre og høyre føringer festes deretter til kroppen med de medfølgende M6 x 12 mm skruene
- Uttrekksplaten festes til styremekanismen med M6 x 45 mm skruer som følger med, og kobles deretter til den hengslede platen

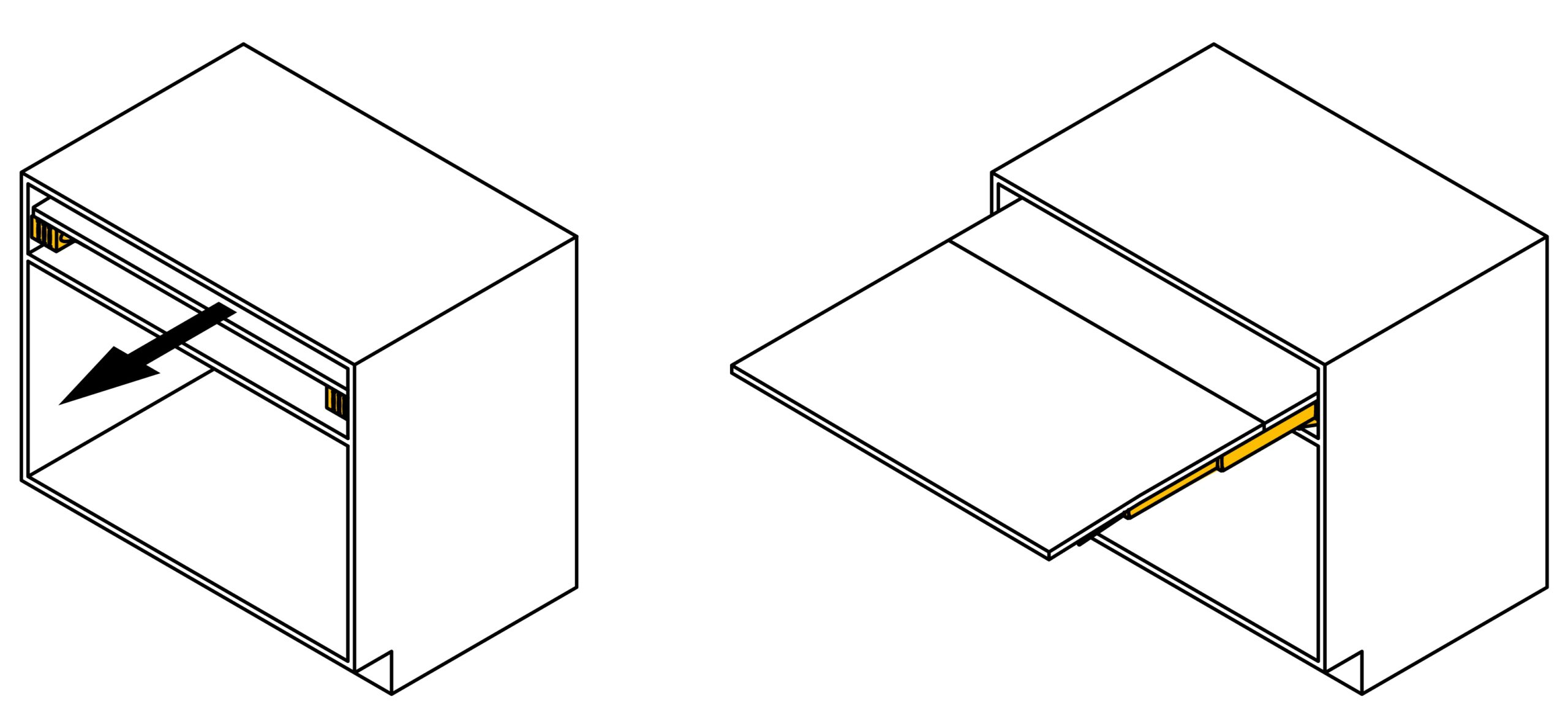

- Til slutt trekkes borduttrekket helt ut, den hengslede platen brettes ut og riktig funksjon av låsesystemet sjekkes (for mer informasjon, se monteringstegning)
Egenskaper:
- Vekt: 3000 g
- Lastekapasitet: 60 kg (132 lbs)
- Skuffelengde: 750 mm (29-17/32″)
- Enkel installasjon, stabil
- For modulbredder fra 300 mm (11-13/16″) til 1200 mm (47-1/4″)
- Minimum installasjonsdybde: 545 mm (21-29/64″)
- Minimum installasjonshøyde 110 mm (4-21/64″)
- Kan integreres i møbelkroppen for å spare plass
- Uttrekkbar og hengslet bordflate
- Sikkerhetslås når den er utstrakt
- Beskyttelse mot utilsiktet innsetting
- Guideprofiler laget av ekstrudert aluminium
- Egnet for kjøkken- og hjemmemøbler
- Spesielt egnet for små rom
- Bordplater kan tilpasses enkeltvis til kadaverets bredde
- Bordplater som ikke er en del av maskinvaresystemet
- Modell nr.: Coktail Reverse H35
- Rustfritt stål-utseende, anodisert
- Aluminiumlegering, aluminium, robust
- Høy merkekvalitet fra UMAXO®

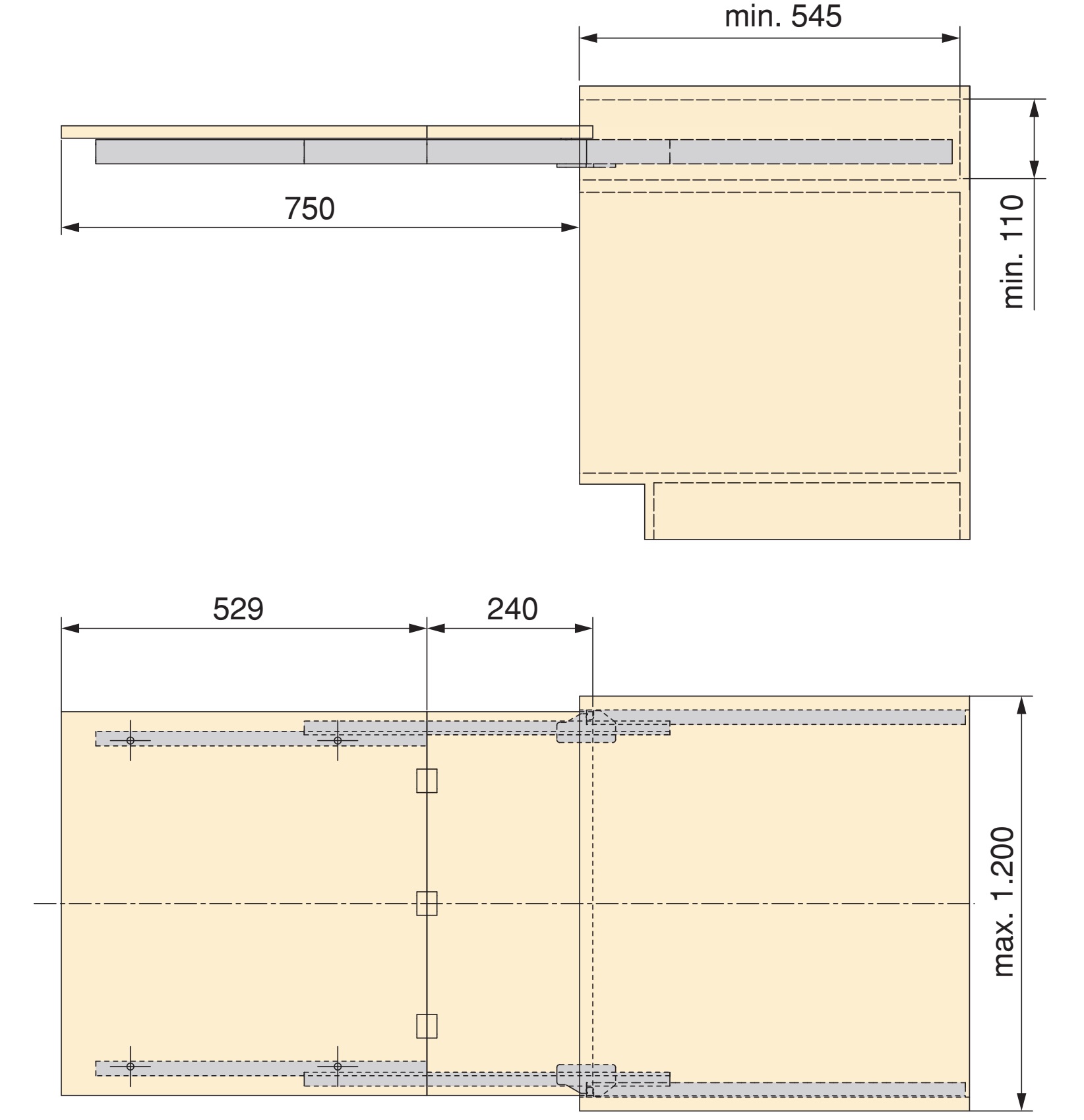

For flere dimensjoner og detaljer , se teknisk tegning.
Dimensjonene:
- Skuffelengde: 750 mm (29-17/32″)
- Modulbredde: 300 til 1 200 mm (11-13/16″ til 47-1/4″)
- Minimum installasjonsdybde: 545 mm (21-15/32″)
- Minimum installasjonshøyde: 110 mm (4-11/32″)
- Minimumshøyde i styreområdet: 35 mm (1-3/8″)
- Dybde på stor forlengelsesplate B: 529 mm (20-13/16″)
- Dybde på foldeplaten C: 240 mm (9-7/16″)
- Bredde på forlengelsesplaten B: L – 5 mm
- Bredde på foldeplaten C: L – 5 mm
- Dimensjon L: Modulbredde, maksimalt 1 200 mm (47-1/4″)
- Hull for M6 gjengede innsatser: ⌀5/16″ x 1/2″ (⌀8 mm x 13 mm) dype
- Spaltehullbredde: 11 mm (7/16″)
- Langstrakt hulllengde: 34 mm (1-11/32″)
- Avstand fra sporet hull til kant: 14,5 mm (9/16″)
- Materialtykkelse i det viste sporhullet: 2,5 mm (3/32″)
- Boreavstandsforlengelsesplate: 300 mm (11-13/16″)
- Kantavstand på forlengelsesplate: 100 mm (3-15/16″)
- Kantavstand hengslet plate: 38,5 mm (1-17/32″)
- Første borepunkt: 60 mm (2-3/8″)
- Ekstra boreavstander for kroppen: 214,5 mm (8-7/16″) og 214,5 mm (8-7/16″)
- Måling av boreposisjonen på plate B: L – 88,5 mm
- Måling av boreposisjonen på plate C: L – 51,5 mm
Inkludert:

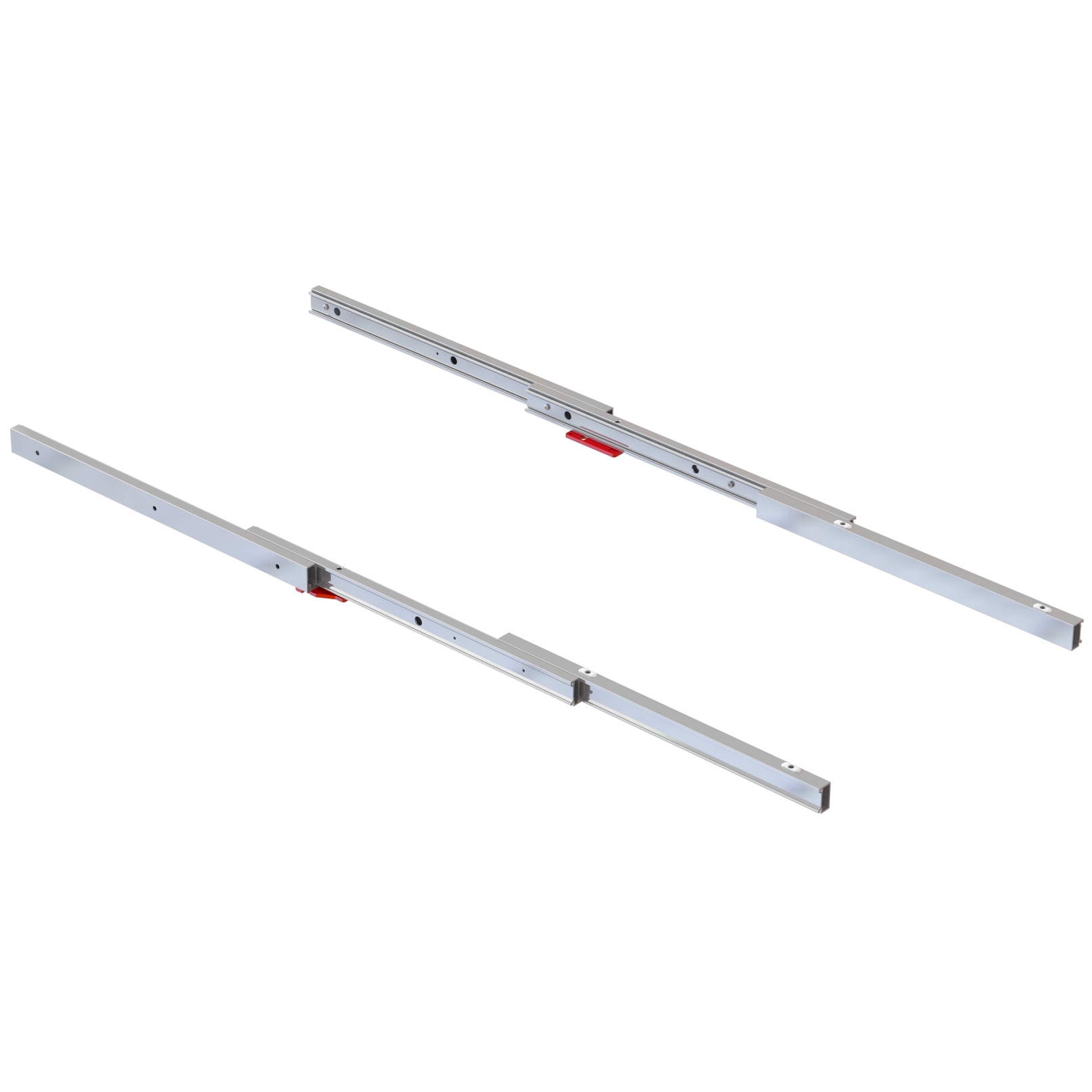

- 1 stykke 2046369 uttrekkbart bord laget av robust aluminiumlegering, rustfritt stålutseende, anodisert, 750 mm (29-17/32″)
- Denne varen inkluderer ikke monteringsskruer
Ytterligere informasjon:
Produsentens referansenummer:
- Artikkel-ID: 2046369
- GTIN-nummer (EAN, UPC): 8432393302713
Produsent: EMUCA
