Beskrivelse

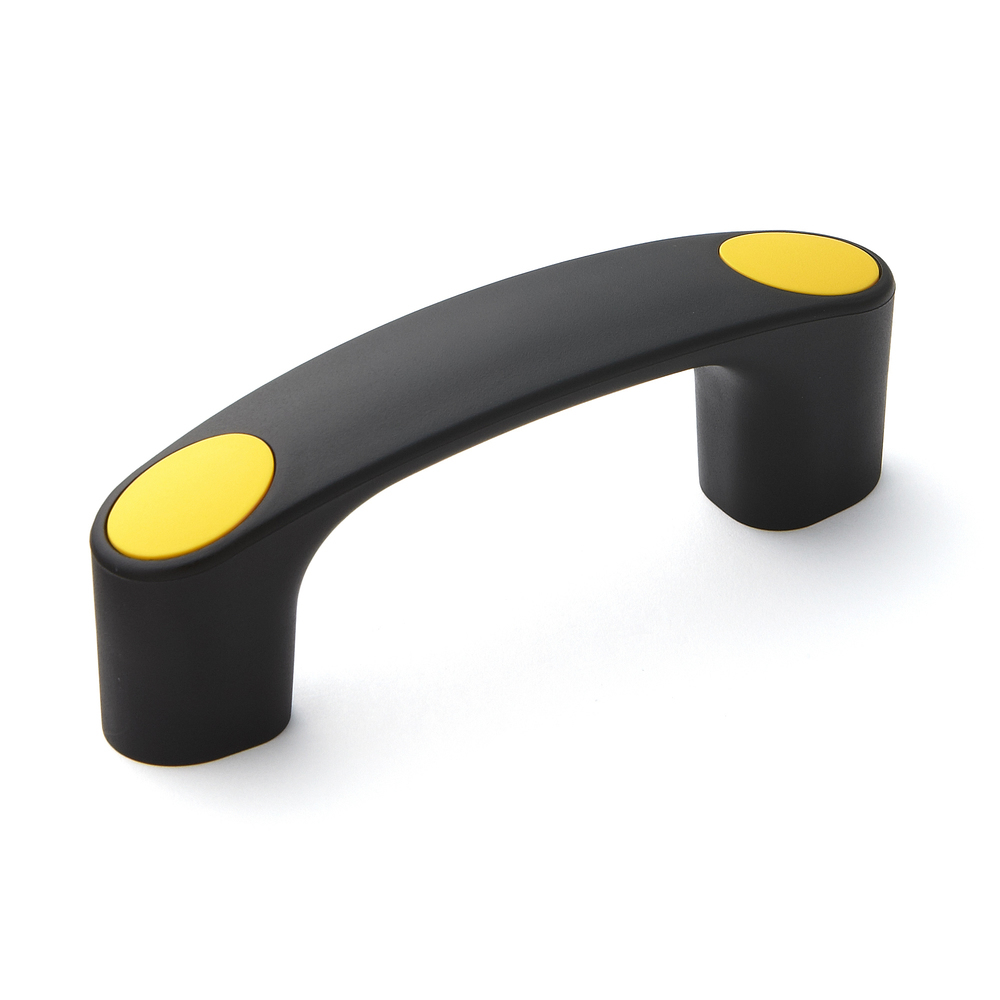

Høykvalitets enhetshåndtak laget av forsterket nylon, svart, med gule dekkhetter MJH-93-YE
Bruk:
Maskinhåndtak MJH-93-YE for industriskap, produksjonsanlegg, maskinteknikk.
Den indre overflaten av industrihåndtaket er avrundet for å gjøre det enkelt og raskt grep.
Topphettene er godt festet for å unngå å falle av.
Stedene der håndtakets lastekapasitet påføres i to retninger er merket på den tekniske tegningen med skiltet «※».
De høykvalitets enhetshåndtakene MJH-93-YE er ideelle for:
- Industrielle skap
- Produksjonslokaler
- maskinteknikk
- Kontor møbler
- medisinsk teknologi
- Elektriske apparater
Materiale:
- De høykvalitets enhetshåndtakene MJH-93-YE er laget av forsterket nylon (forsterket nylon, robust).
Flate:
- svart

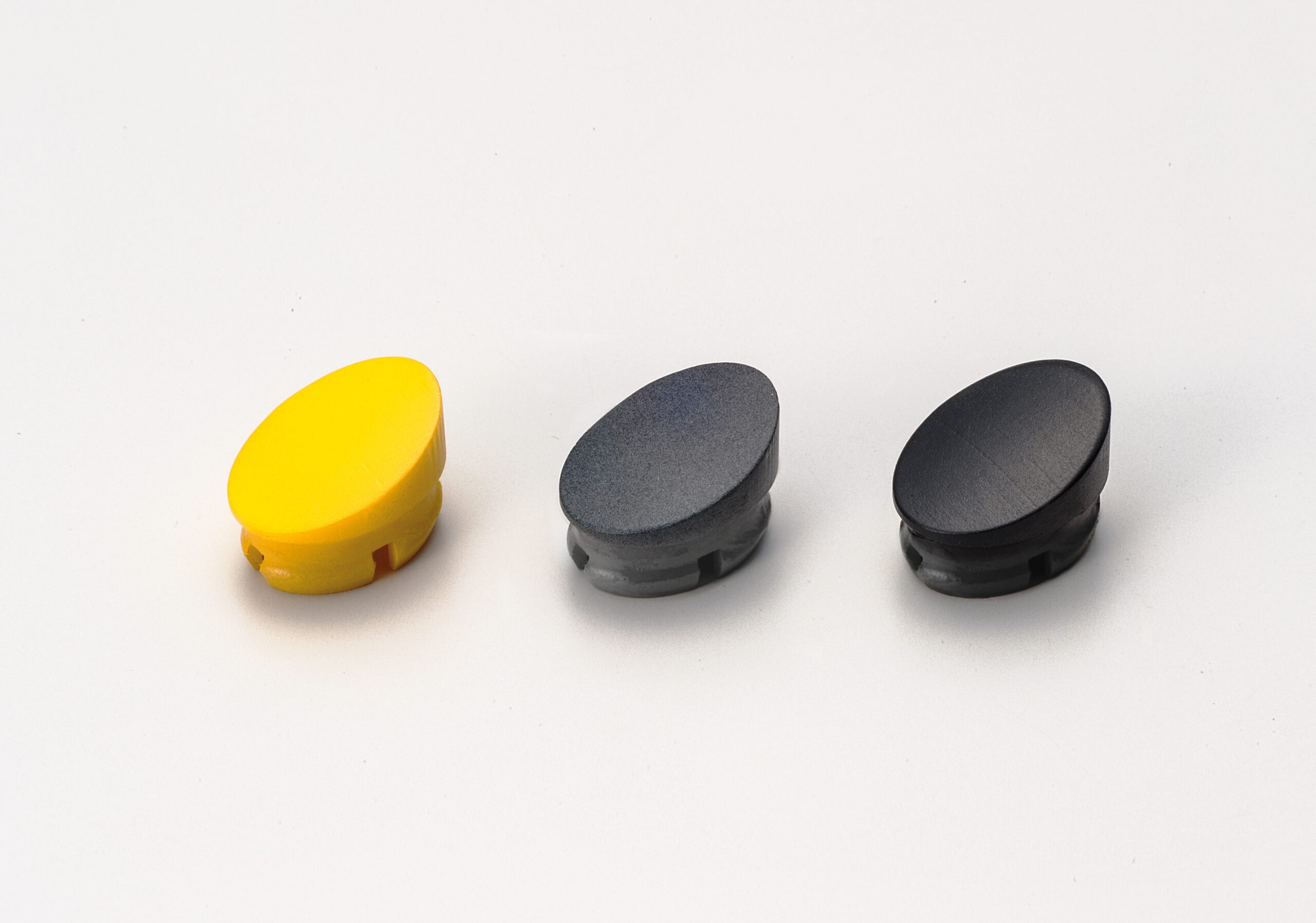

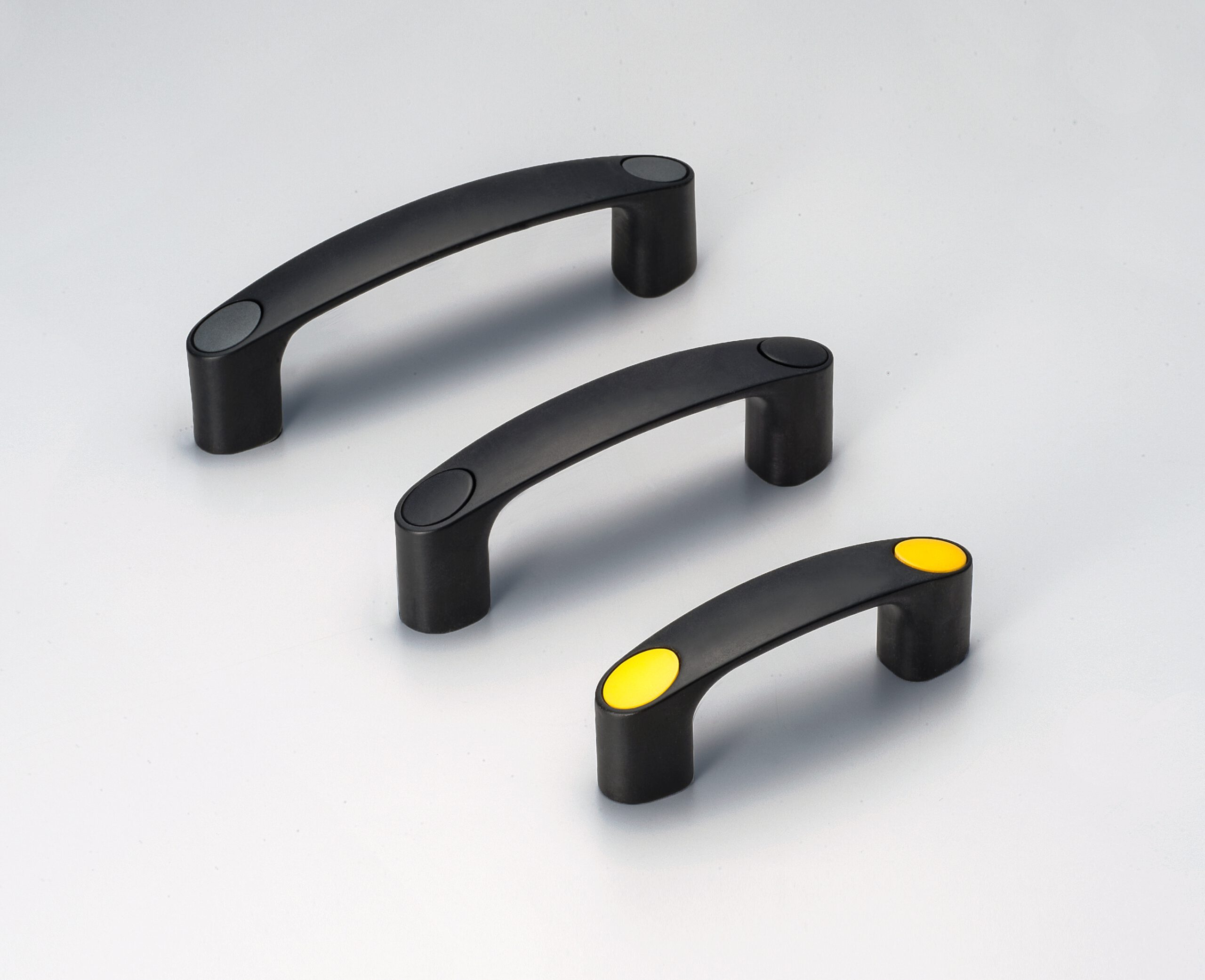

- Håndtakene fås med dekkhetter i sort, gul og grå
Montering:

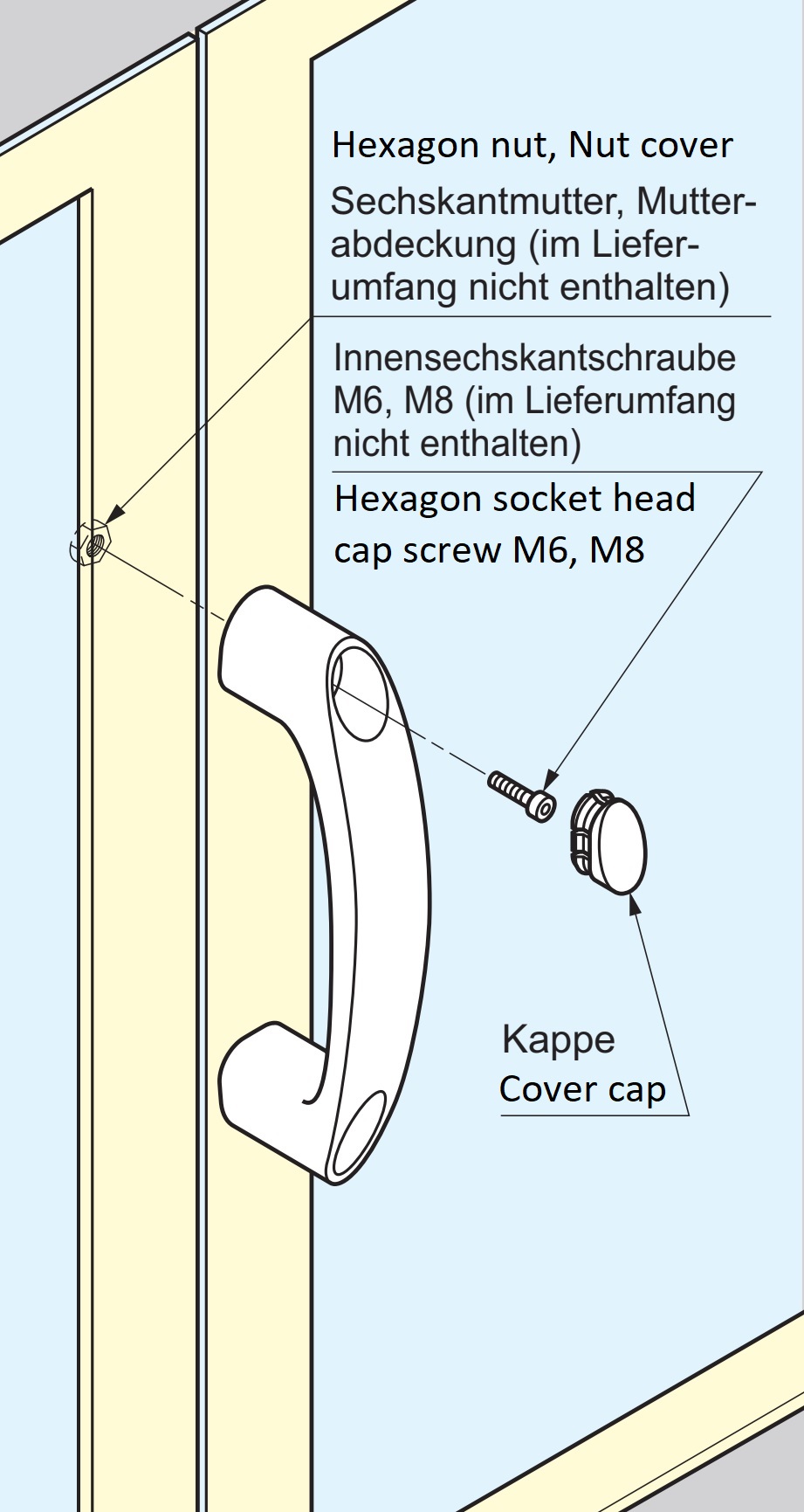

- Festing gjøres med M6 unbrakonskruer (ikke inkludert i leveransen)
- For montering må det forbores to hull i fronten for festeskruene med en avstand (P) på 93 mm (3-21/32″).

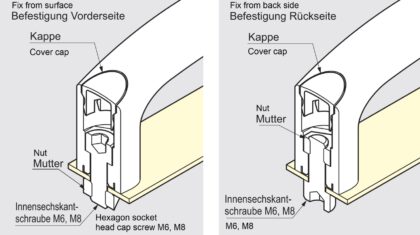

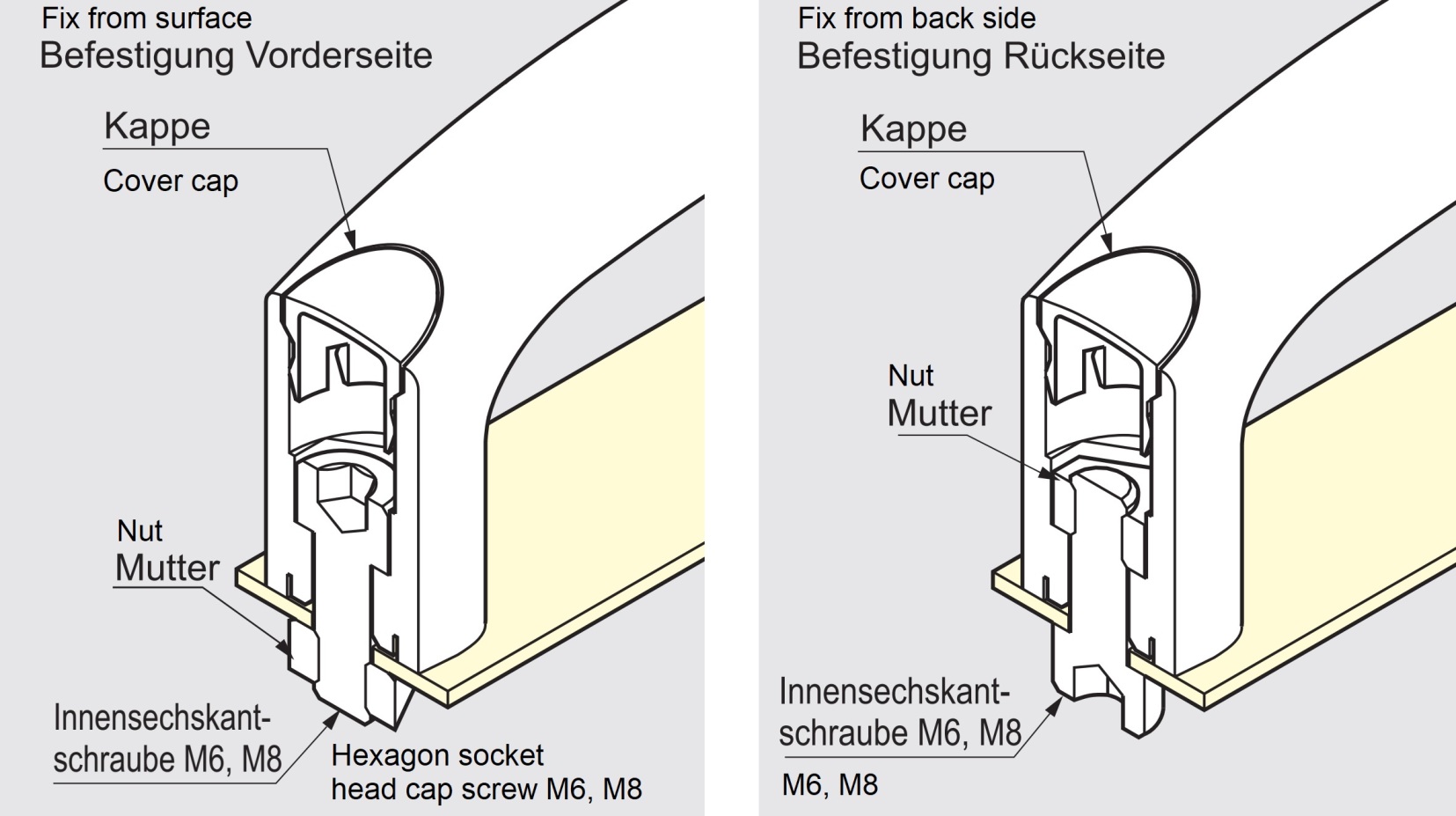

- MJH-93-YE-håndtaket kan installeres både fra innsiden og utsiden (se monteringstegningen for flere detaljer)
Egenskaper:
- Vekt: 43,8g
- Lastekapasitet (lastekapasitet): 450 N (46 kg)
- Størrelse: 93 mm (3,7 tommer)
- Innvendig høyde på håndtaksområdet: 33,5 mm (1-5/16″)
- Ergonomisk
- Massiv
- Robust
- Laget av nylon (forsterket nylon, forsterket nylon, robust)
- svart
- Høy merkekvalitet fra Sugatsune / LAMP®
Dimensjoner:

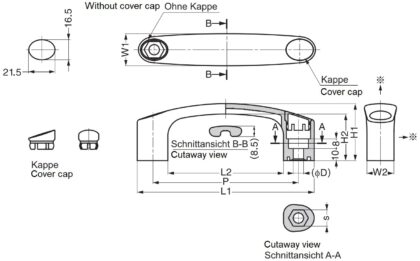

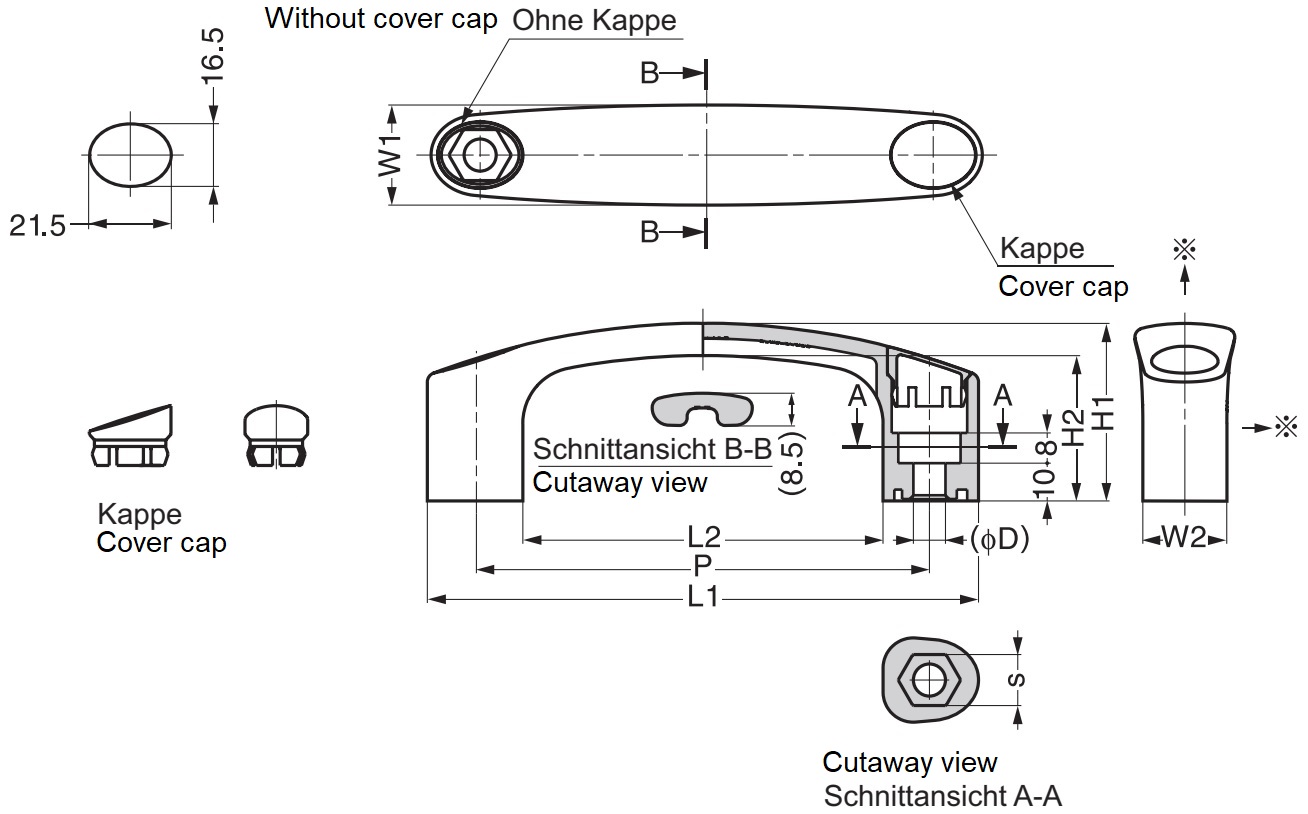

For flere dimensjoner og detaljer, se teknisk tegning.
- Lengde på enhetens håndtak (L1): 116,5 mm (4-19/32″)
- Høyde (H1): 42 mm (1-21/32″)
- Avstand mellom monteringshull (P): 93 mm (3-21/32″)
- Indre håndtaksbredde (L2): 68,5 mm (2-45/64″)
- Høyde på indre håndtak (H2): 33,5 mm (1-5/16″)
- Monteringshulldiameter (D): Φ6,5 mm (1/4″)
- Mutterstørrelse (S): 6,5 mm (1/4″)
Inkludert:
- 1 stk enhetshåndtak MJH-93-YE laget av forsterket nylon, svart
- 2 stk gul dekkhette
Produsentens referansenummer:
- Vareidentifikasjonsnummer: 100-026-534, 100-026-539
- Varenummer: MJH-93-YE
- EAN-nummer: 4510932161480, 4510932161534
Produsent: Sugatsune / LAMP® (Japan)
