Beskrivelse

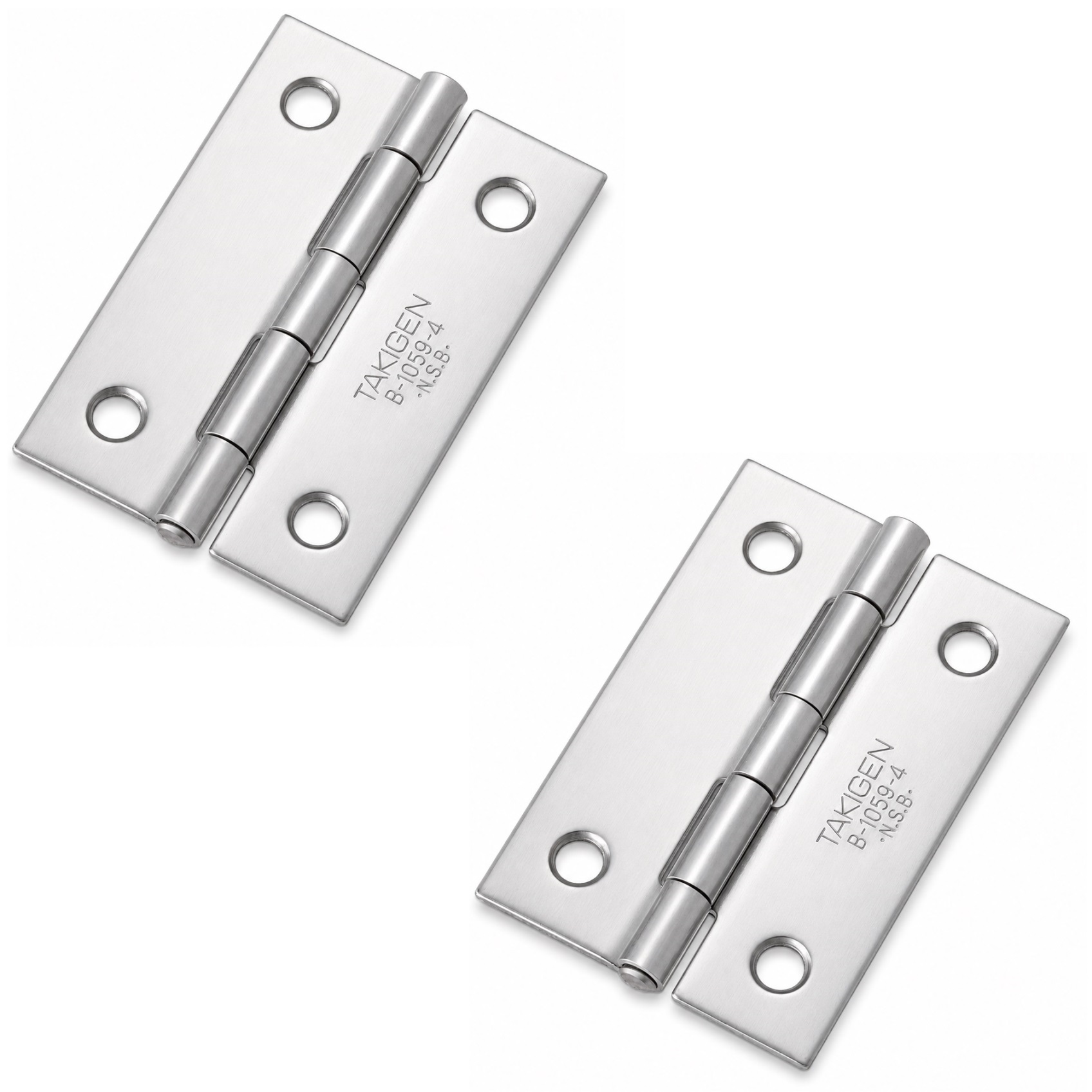

2 stykker høykvalitets skru-på-hengsel, laget av solid rustfritt stål SUS304 (V2A eller 1.4301), overflate: blank polert, B-1059-4 (10660), størrelse: 51 mm (2-1/64″), lastekapasitet: 6,7 kg (15 lbs)

Bruk:

Robust flatt hengsel for maskindører, vedlikeholdsluker og mye mer.



B-1059-4 (10660) skru-på-hengslet kobler dører eller luker til en karosseri eller ramme, noe som muliggjør enkel, permanent rotasjonsbevegelse.

Det flate designet er spesielt egnet for skru-på-applikasjoner på hus, maskindeksler og skap.

SUS304 rustfritt stål gir god korrosjonsbestandighet, noe som gjør hengslet egnet for fuktige eller mer krevende miljøer.

Den polerte overflaten sikrer et rent, høykvalitets utseende og gjør rengjøringen enklere.

4 forsenkede hull muliggjør stabil festing, hvor skruehodene stort sett kan ligge i flukt med hengselbladene.

Når to hengsler brukes vertikalt, er referansevekten på døren opptil 6,7 kg (15 lbs) for en dørstørrelse på 600 mm (23-5/8″) x 300 mm (11-13/16″).

De høykvalitets flate hengslene B-1059-4 er ideelle for blant annet:

• Kabinettdører
• Maskindeksler
• Rustfritt stålhus
• Kontrollskap
• Enhetsklaffer
• Skapdører
• Maskindører
• Vedlikeholdsluker

Materiale:

• De flate hengslene B-1059-4 er laget av solid rustfritt stål SUS304 (V2A eller 1.4301)
• SUS304 rustfritt stål kjennetegnes av høy korrosjonsbestandighet og holdbarhet, noe som gjør det ideelt for bruk i krevende miljøer
• I tillegg tilbyr den et attraktivt grensesnitt som både er moderne og lett å vedlikeholde

Flate:

• Skinnende polert
• Blanke, polerte overflater på møbler og komponenter forbedrer estetikken og gir dem et høykvalitets, elegant utseende
• I tillegg gjør den glatte overflaten rengjøringen enklere og sikrer mindre vedheft av skitt og skitt

Montering:

• Festingen gjøres med 4 forsenkede skruer laget av V2A i rustfritt stål, ca. ⌀3,5 mm (ikke inkludert)
• Det flate hengslet har 4 monteringshull med forsenker
• Det flate hengslet justeres først med døren eller klaffen og rammen i ønsket posisjon
• De 4 festepunktene er merket etter hullmønsteret og, avhengig av materialet som brukes, forhåndsboret eller gjenget
• Hengslet festes deretter med egnede senkede skruer
• For en visuelt ren installasjon bør skruehodene være så flush som mulig i senkerne
• Før den endelige strammingen må det kontrolleres om døren eller klaffen kan beveges fritt og uten avstivning

Egenskaper:

• Vekt: 15 g (for 2 stykker: 30 g)
• Lastekapasitet (lastekapasitet): 6,7 kg (15 lbs) – for 2 deler
• Størrelse: 51 mm (2-1/64″)

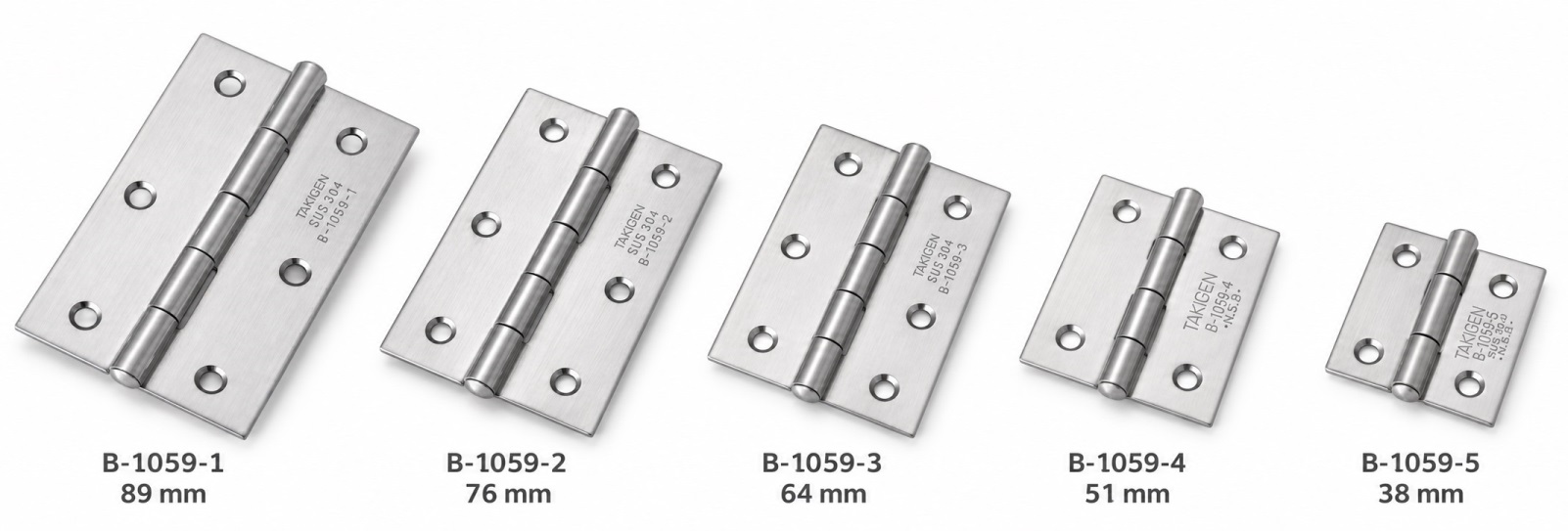

• Tilgjengelig i 5 størrelser: 38 mm, 51 mm, 64 mm, 76 mm og 89 mm
• Enkel installasjon, stabil
• Materialtykkelse 0,8 mm (1/32″)
• 4 innfelte monteringshull
• Monteringshull med ⌀4,5 mm
• Forsenker med ⌀5,5 mm
• Hengselstift med ⌀3 mm
• Hengselrulle med ⌀4,8 mm ytre diameter
• Fem felles segmenter
• Referansedør for vektspesifikasjon: 600 mm (23-5/8″) x 300 mm (11-13/16″)
• Egnet for ulike dør- og klaffapplikasjoner
• Skinnende polert
• Værbestandig, rustfri eller korrosjonsbestandig
• Høy merkekvalitet fra TAKIGEN®

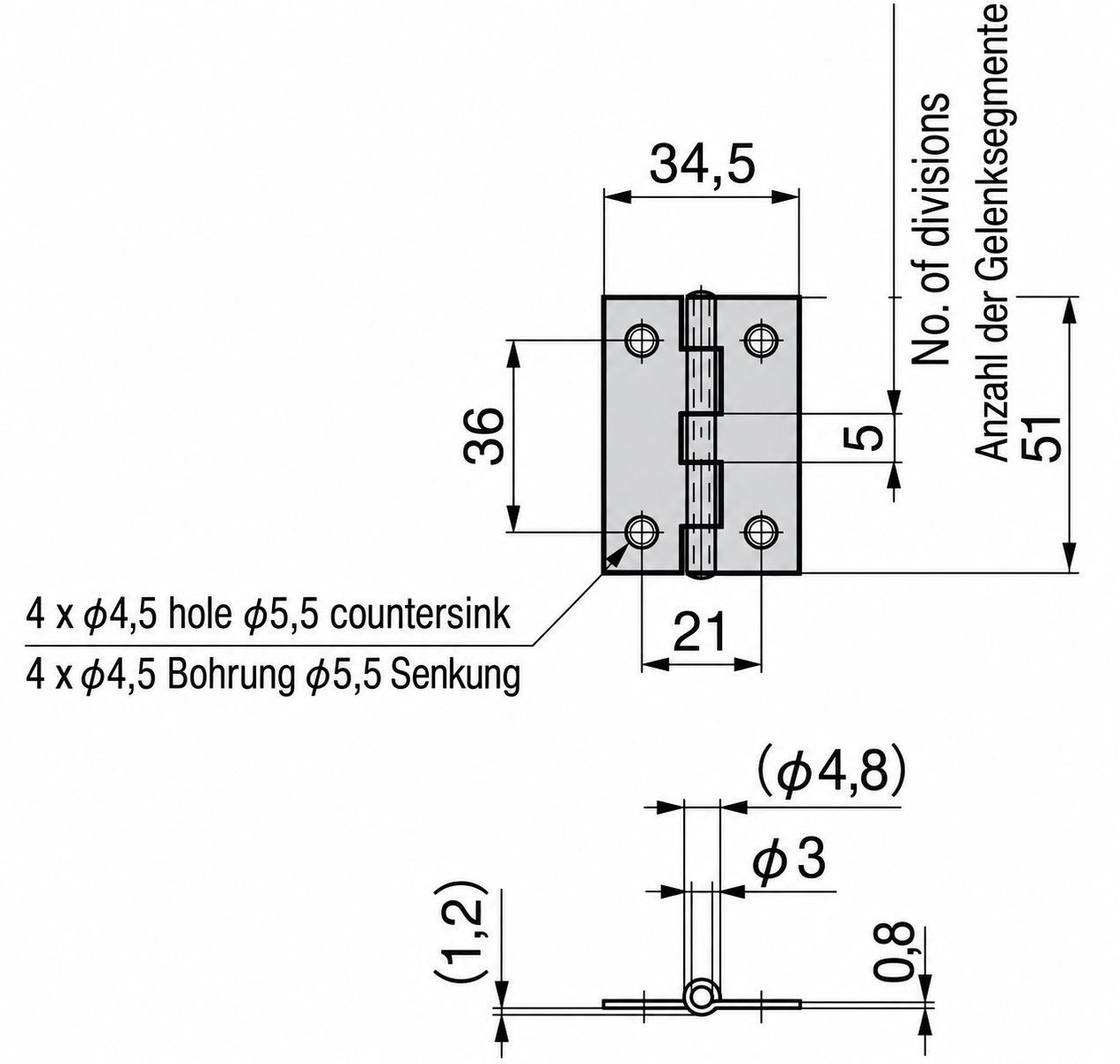

For flere dimensjoner og detaljer , se teknisk tegning.

Dimensjonene:

• Lengde: 51 mm (2-1/64″)
• Bredde: 34,5 mm (1-23/64″)
• Materialtykkelse: 0,8 mm (1/32″)
• Hullmønster: 36 mm (1-27/64″)
• Antall felles segmenter: 5



Inkludert:

• 2 stk flatt hengsel B-1059-4 (10660) laget av solid rustfritt stål SUS304, blankpolert, 51 mm (2-1/64″)
• Denne varen inkluderer ikke monteringsskruer

Produsentens referansenummer:

• Artikkel-ID: 10660
• Varenummer: B-1059-4

Produsent: TAKIGEN (Japan)
