Beskrivelse

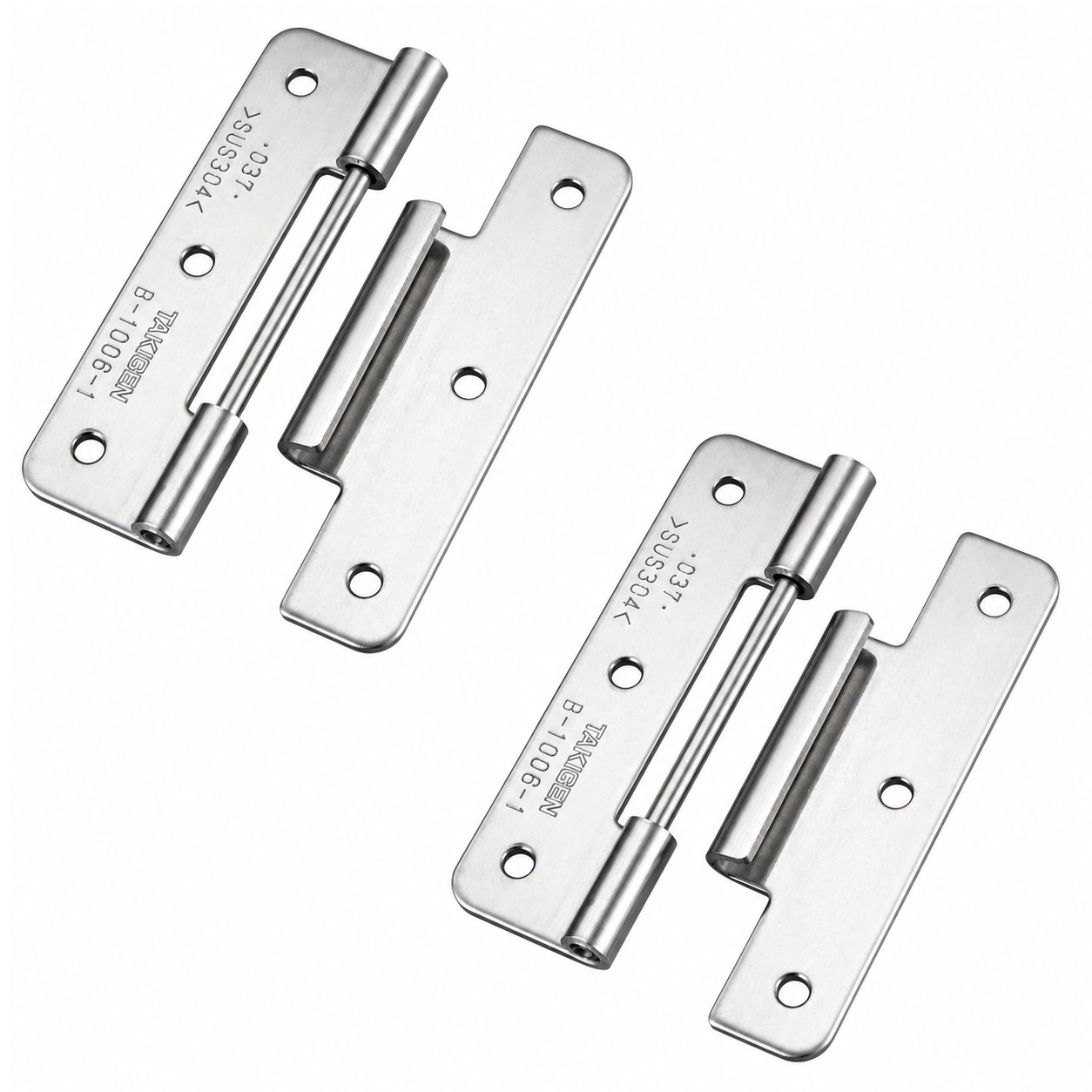

2 stykker høykvalitets robust plug-in hengsel, laget av solid rustfritt stål SUS304 (V2A eller 1.4301), overflate: blank polert, B-1006-1 (10575), høyde: 64 mm (2-33/64″), lastekapasitet: 8 kg (18 lbs)

Bruk:

Robust løftehengsel for skipsdører, vedlikeholdsluker og mye mer.

Det uhengslede hengselet B-1006-1 (10575) kobler en dør eller klaff til rammen og tillater en jevn rotasjonsbevegelse.

Dens sentralt delte plug-in-konstruksjon gjør det mulig å fjerne den bevegelige delen i en åpningsvinkel på 90° eller mer uten å demontere festeskruene.

Dette gjør det mulig å utføre vedlikeholdsarbeid, rengjøring og utskifting av dører eller deksler raskere.

SUS304-materialet har høy korrosjonsbestandighet og er spesielt egnet for fuktige, hygienisk krevende eller utendørs systemer.

Den blanke trommepoleringen sikrer en ren overflate og gjør rengjøringen enklere.

Når den monteres i par, vertikalt, er hengslet designet for en referansevekt på 8 kg (18 lbs).

De høykvalitets B-1006-1 fjæringshengslene er ideelle for blant annet:

• Vedlikeholdsdør
• Maskindeksler
• Matprodusenter
• Utendørs enheter
• Kabinettdører
• Kontrollskap
• Tjenesteklaffer
• Skipsdører
• Vedlikeholdsluker

Materiale:

• B-1006-1 flaggskiphengslene er laget av solid rustfritt stål SUS304 (V2A eller 1.4301)
• SUS304 rustfritt stål kjennetegnes av høy korrosjonsbestandighet og holdbarhet, noe som gjør det ideelt for bruk i krevende miljøer
• I tillegg tilbyr den et attraktivt grensesnitt som både er moderne og lett å vedlikeholde

Flate:

• Skinnende polert
• Blanke, polerte overflater på møbler og komponenter forbedrer estetikken og gir dem et høykvalitets, elegant utseende
• I tillegg gjør den glatte overflaten rengjøringen enklere og sikrer mindre vedheft av skitt og skitt

Montering:

• Festingen gjøres med 6 stykker M3 senkeskruer laget av rustfritt stål, eller 6 stykker senkede treskruer laget av rustfritt stål (ikke inkludert)
• Push-in-hengslet B-1006-1 (10575) har 6 monteringshull
• Avstanden mellom monteringshullene er 25 mm (63/64″)
• Først og fremst må festeposisjonene på døren eller klaffen og rammen være markert og begge hengselhalvdelene nøyaktig justert
• Posterhengselen festes deretter til underlaget via de 6 monteringshullene med M3 forsenkede skruer
• For tre- eller trebaserte materialer kan senkede treskruer med diameter på ⌀3 til ⌀3,1 mm brukes i stedet
• Deretter plugges de to hengselhalvdelene sammen i en åpningsvinkel på minst 90°
• Til slutt må det sjekkes om døren lett kan flyttes og om begge hengselaksene er nøyaktig justert med hverandre

Egenskaper:

• Vekt: 40 g (for 2 stykker: 80 g)
• Lastekapasitet (lastekapasitet): 8 kg (18 lbs) – for 2 deler
• Høyde: 64 mm (2-33/64″)
• Tilgjengelig i 5 størrelser: 30 mm, 36 mm, 40 mm, 50 mm og 64 mm
• Enkel installasjon, stabil
• Avtakbar todelt konstruksjon
• Tykkelse: 1,5 mm (1/16″)
• 6 forsenkede hull for M3-skruer
• ⌀3 mm (1/8″) hengselstift
• Egnet for både innendørs og utendørs bruk
• RoHS10-kompatibel
• Kan kobles ut fra en åpningsvinkel på 90°
• Sentralt separabel konstruksjon
• Egnet for M3-monteringsskruer
• Egnet for kjøkken- og matteknologi
• Egnet for maritime formål
• Kompakt og flatt design
• Dør eller klaff kan fjernes uten å skru ut
• Skinnende polert
• Værbestandig, rustfri eller korrosjonsbestandig
• Høy merkekvalitet fra TAKIGEN®

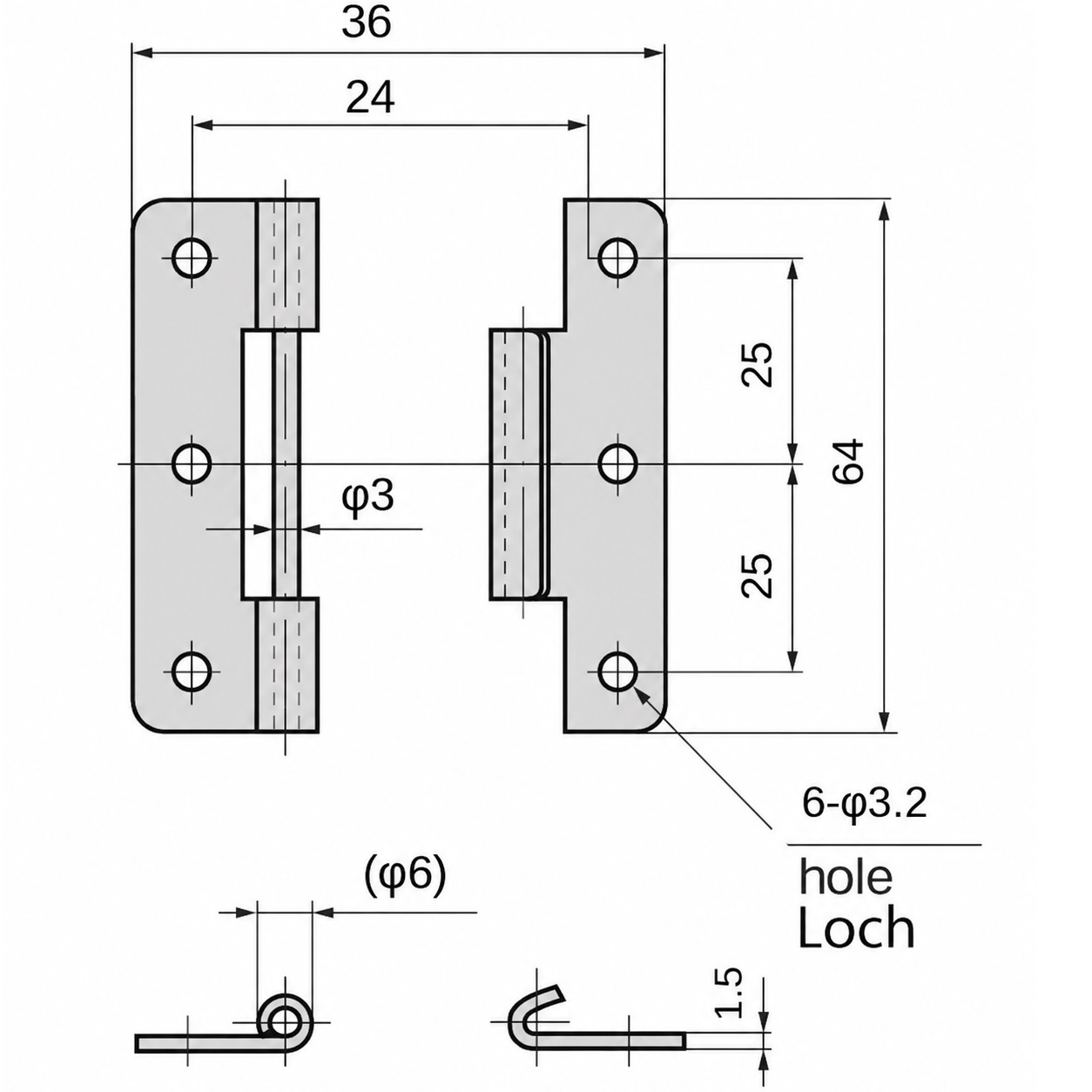

For flere dimensjoner og detaljer , se teknisk tegning.

Dimensjonene:

• Total løftehengselhøyde: 64 mm (2-33/64″)
• Bredde: 36 mm (1-27/64″)
• Hengselstiftdiameter: ⌀3 mm (1/8″)



Inkludert:

• 2 deler løftehengsel B-1006-1 (10575) laget av solid rustfritt stål SUS304, blankpolert, 64 mm (2-33/64″)
• Denne varen inkluderer ikke monteringsskruer

Produsentens referansenummer:

• Artikkel-ID: 10575
• Varenummer: B-1006-1
• GTIN-nummer (EAN, UPC): 0618455525896

Produsent: TAKIGEN (Japan)
